| Ağ tipi | Yıldız şebeke |
| Giriş nominal gerilim aralığı | 100 V AC ... 240 V AC |
| Giriş gerilim aralığı | 100 V AC ... 240 V AC -15 % ... +10 % |
| Elektrik şiddeti, maks. | ≤ 300 V AC 15 s |
| Tipik ulusal şebeke gerilimi | 120 V AC 230 V AC |
| Besleme geriliminin tipi | AC/DC |
| Kalkış akımı | ≤ 20 A (tipik olarak) |
| Kapama akımı integrali (I2t) | < 0,9 A2s |
| Ani akım sınırlaması | tip. 20 A (1 ms sonrasında) |
| AC frekans aralığı | 50 Hz ... 60 Hz ±10 % |
| Şebeke tamponlama süresi | tip. 10 ms (120 V AC) tip. 15 ms (230 V AC) |
| Akım tüketimi | 5,6 A (100 V AC) 4,3 A (120 V AC) 2,4 A (230 V AC) 2,4 A (240 V AC) |
| Nominal güç tüketimi | 534,7 VA |
| Koruma devresi | Geçici aşırı gerilim koruması; Varistör |
| Güç faktörü (cos phi) | 0,98 |
| Tipik tepki süresi | < 1 s |
| Giriş sigortası | 10 A (dahili (cihaz koruması)) |
| Giriş koruması için tavsiye edilen devre kesici | 10 A ... 16 A (B, C, D, K özellikleri) |
| PE deşarj akımı | < 3,5 mA |
| GÜÇ faktörü | > 0,9 (120 V AC) > 0,9 (230 V AC) |
| Giriş nominal gerilim aralığı | 110 V DC ... 250 V DC |
| Giriş gerilim aralığı | 110 V DC ... 250 V DC ±10 % |
| Çalışmada geniş giriş gerilim aralığı | > 99 V DC |
| Açma gerilimi | ≥ 96 V DC |
| Kesme gerilimi | < 95 V DC |
| Şebeke tamponlama süresi | > 15 ms (230 V AC) |
| Akım tüketimi | 4,9 A (110 V DC) 2,1 A (250 V DC) |
| Verimlilik | tip. 91,4 % (120 V AC) tip. 92,9 % (230 V AC) |
| Çıkış karakteristiği | U/I with dynamic load reserve |
| Nominal çıkış gerilimi | 24 V DC ±1 % |
| Çıkış geriliminin ayar aralığı (USet) | 24 V DC ... 28 V DC (> 24 V DC, sınırlı sabit kapasite) |
| Nominal çıkış akımı (IN) | 20 A |
| Dinamik Boost (IDyn.Boost) | 30 A (5 s) |
| Değer kaybı | > 60 °C ... 70 °C (2,5 %/K) |
| GÜÇ faktörü | > 0,9 (120 V AC) > 0,9 (230 V AC) |
| Geri besleme gerilimi dayanımı | ≤ 35 V DC |
| Çıkışta aşırı gerilime karşı koruma (OVP) | ≤ 30 V DC |
| Kontrol sapması | < 1 % (yükteki değişim, statik 10 % ... 90 %) < 3 % (Dinamik yük değişimi %10 ... % 90, 10 Hz) < 0,1 % (giriş gerilimindeki değişim ±10 %) |
| Residüel dalgalanma | < 100 mVSS (nominal değerler ile) |
| Kısa devreye dayanıklı | evet |
| Yüksüz kanıt | evet |
| Çıkış gücü | 480 W 720 W |
| Maksimum yüksüz güç kaybı | < 2,9 W (120 V AC) < 2,8 W (230 V AC) |
| Nominal yükte maks. güç kaybı | < 44,8 W (120 V AC) < 36,8 W (230 V AC) |
| Yükselme zamanı | 20 ms (UOUT (10 % ... 90 %)) |
| Paralel bağlantı | evet, yedekleme ve kapasite artışı için |
| Seri bağlantı | Evet |
| Sürekli yük akımı | 100 mA |
| Tanımlı | kapalı |
| Dijital | 30 V AC 30 V DC 100 mA |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 4 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, min. | 0,2 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, maks. | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 10 mm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 10 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 6 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, min. | 0,2 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, maks. | 6 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 8 |
| Kablo soyma uzunluğu | 15 mm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 1,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 1,5 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, min. | 0,2 mm² |
| Tek tel/bağlantı noktası, çok telli, yüksüklü, maks. | 1,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 16 |
| Kablo soyma uzunluğu | 8 mm |
| Sinyalleme tipleri | LED Topraksız sinyal kontağı |
| Sinyal tanımı | DC OK |
| Durum göstergesi | LED |
| Renk | yeşil |
| DC OK | UOUT > 0,9 x UN (UN = 24 V DC) |
| Faz sayısı | 1,00 |
| İzolasyon gerilim girişi/çıkışı | 3 kV AC (tip testi) 1,5 kV AC (Rutin test) |

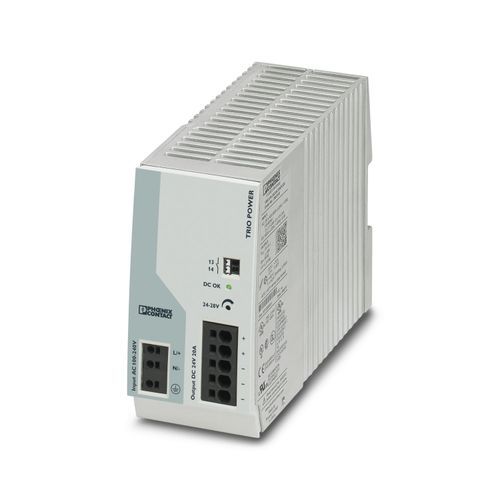

| Ürün tipi | Güç kaynağı |
| Ürün gamı | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1800000 h (25 °C) > 1000000 h (40 °C) > 480000 h (60 °C) |
| Koruma sınıfı | I (kapalı kontrol panosunda) |
| Kirlilik sınıfı | 2 |
| Genişlik | 68 mm |
| Yükseklik | 130 mm |
| Derinlik | 160 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Hizalanabilir: Yatay olarak 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), dikey olarak 50 mm |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| Koruyucu kaplamalı | yok |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal |
| Gövde tipi | Alüminyum (AlMg3) |
| Kapak vesiyonu | Polikarbonat |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Ortam sıcaklığı (başlangıç tipi test edilmiş) | -40 °C |
| Maksimum yükseklik | ≤ 4000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun) 15 Hz ... 150 Hz, 4g, 90 min. |
| Ray uygulamaları | EN 50121-4 |
| Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı | EN 50178/VDE 0160 (PELV) |
| Standart – Şebeke harmonik akımlarının sınırlanması | EN 61000-3-2 |
| Standart - Elektriksel güvenlik | IEC 60950-1/VDE 0805 (SELV) |
| Standart – Güvenli çok düşük gerilim | IEC 60950-1 (SELV) ve EN 60204-1 (PELV) |
| Standart - Güvenli izolasyon | DIN VDE 0100-410 |
| Standart - Trafoların güvenliği | EN 61558-2-16 (sadece hava boşlukları ve krepaj mesafeleri) |
| Gemi onayı | DNV GL |
| UL onayları | UL Listed UL 508 UL/C-UL Tanınmış UL 60950-1 UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D (Tehlikeli Bölge) |
| IEC 61508'e göre SIL | 0 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| İletilen girişim emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Yayılan parazit | EN 55011 (EN 55022) |
| Gürültü emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Frekans aralığı | Sınıf A, B 0 kHz ... 2 kHz |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 4) |
| Hava deşarjı | 8 kV (Test seviyesi 4) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 2 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 2 GHz ... 3 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 1 - simetrik) 2 kV (Test seviyesi 1 - asimetrik) |
| Çıkış | 0,5 kV (Test seviyesi 1 - simetrik) 0,5 kV (Test seviyesi 1 - asimetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
