| Besleme sistemi konfigürasyonu | Yıldız şebeke (TN, TT, IT (PE)) |
| Giriş nominal gerilim aralığı | 100 V AC ... 240 V AC |
| Giriş gerilim aralığı | 100 V AC ... 240 V AC -15 % ... +10 % 115 V AC ... 240 V AC ±10 % (UL) |
| Değer kaybı | < 100 V AC (1 %/V) 2,5 %/K, > 60 °C |
| Tipik ulusal şebeke gerilimi | 120 V AC 230 V AC |
| Besleme geriliminin tipi | AC |
| Kalkış akımı | < 21 A (25 °C) |
| Kapama akımı integrali (I2t) | < 1,091 A2s |
| Frekans aralığı (fN) | 50 Hz ... 60 Hz ±10 % |
| Şebeke tamponlama süresi | tip. 23 ms (120 V AC) tip. 24 ms (230 V AC) |
| Akım tüketimi | 5,3 A (100 V AC) 4,4 A (120 V AC) 2,3 A (230 V AC) 2,15 A (240 V AC) |
| Koruma devresi | Transient koruma; Varistör |
| Güç faktörü (cos phi) | 0,96 (230 V AC) |
| Araç şebeke sigortası | 10 A dahili (cihaz koruması) |
| Giriş koruması için tavsiye edilen devre kesici | 6 A ... 16 A (B, C, D, K karakteristikleri veya benzeri) |
| PE deşarj akımı | < 3,5 mA |
| Giriş gerilim aralığı | 100 V DC ... 240 V DC ±10 % 160 V DC ... 240 V DC ±10 % (UL) |
| Değer kaybı | < 140 V DC (1 %/V) |
| Akım tüketimi | 5,2 A (100 V DC) 2,1 A (240 V DC) |
| Verimlilik | tip. 93,8 % (120 V AC) tip. 95 % (230 V AC) |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 24 V DC ... 28 V DC (> 24 V DC, sınırlı sabit kapasite) |
| Nominal çıkış akımı (IN) | 20 A |
| Dinamik Boost (IDyn.Boost) | maks. 30 A (5 s) |
| Kısa devreye dayanıklı | evet |
| Yüksüz kanıt | evet |
| Değer kaybı | 60 °C ... 70 °C |
| Tepe faktörü | tip. 1,77 (120 V AC) tip. 1,6 (230 V AC) |
| Çıkış gücü (PN) | 480 W |
| Çıkış gücü (PDin. Boost) | maks. 720 W (5 s) |
| Paralel bağlantı | evet, artırılmış verimlilik ve yedeklilik için |
| Seri bağlantı | evet, çıkış gerilimi (SELV sınırını dikkate alın) |
| Geri besleme gerilimi dayanımı | ≤ 35 V DC |
| Çıkışta aşırı gerilime karşı koruma (OVP) | ≤ 35 V DC |
| Residüel dalgalanma | tip. 50 mVSS (nominal değerler ile) |
| Kontrol sapması | < 1 % (yükteki değişim, statik 10 % ... 90 %) < 3 % (yükteki değişim, dinamik 10 % ... 90 %) < 0,1 % (giriş gerilimindeki değişim ±10 %) |
| Yükselme zamanı | ≤ 1 s (UOut = 10 % ... 90 %) |
| Minimum yüksüz güç kaybı | < 1,3 W (120 V AC) |
| Maksimum yüksüz güç kaybı | < 1,37 W (230 V AC) |
| Minimum nominal yük güç kaybı | < 33,37 W (120 V AC) |
| Nominal yükte maks. güç kaybı | < 26,72 W (230 V AC) |
| Entegre edilmiş sigorta koruması | hayır |
| Kutup | 1.x |
| Konum markalama | 1.1 (L/+), 1.2 (N/-), 1.3 () |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 4 mm² 1,5 mm² (tavsiye edilen) |
| çok telli | 0,2 mm² ... 2,5 mm² 1,5 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 0,25 mm² ... 2,5 mm² 1,5 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,25 mm² ... 2,5 mm² 1,5 mm² (tavsiye edilen) |
| AWG | 24 ... 12 (Cu) 16 (tavsiye edilen) |
| Kablo soyma uzunluğu | 10 mm (Tek telli/çok telli/yüksük) |
| Kutup | 2.x |
| Konum markalama | 2.1, 2.2 (+), 2.3, 2.4, 2.5 (-) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 10 mm² 4 mm² (tavsiye edilen) |
| çok telli | 0,2 mm² ... 6 mm² 4 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 0,25 mm² ... 6 mm² (Cu) 4 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,25 mm² ... 6 mm² 4 mm² (tavsiye edilen) |
| AWG | 24 ... 8 (Cu) 12 (tavsiye edilen) |
| Kablo soyma uzunluğu | 12 mm (Tek telli/çok telli/yüksük) |
| Kutup | 3.x |
| Konum markalama | 3.1 (13), 3.2 (14) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 1,5 mm² 0,5 mm² (tavsiye edilen) |
| çok telli | 0,2 mm² ... 1,5 mm² 0,5 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 0,25 mm² ... 1,5 mm² (Cu) 0,5 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,25 mm² ... 0,75 mm² 0,5 mm² (tavsiye edilen) |
| AWG | 24 ... 16 (Cu) 20 (tavsiye edilen) |
| Kablo soyma uzunluğu | 10 mm (Tek telli/çok telli/yüksük) |
| Sinyalleme tipleri | LED DC UYGUN – sinyal durumu işletimi (UN = 24 V DC, IÇıkış = IN) |
| Fonksiyon | Görsel çalışma durumu ekranı |
| Renk | kırmızı, sarı, yeşil (çok renkli LED) |
| LED kapalı | Besleme gerilimi AC girişi mevcut değil (Off (Kapalı)) |
| LED açık (yeşil), DC OK | UOut > 21 V DC ve IOut < 0,9 x IN (Açık (yeşil), DC OK) |
| LED açık (sarı), IOut > %90 | UOut > 21 V DC ve IOut > 0,9 x IN (Açık (sarı), IÇıkış > %90) |
| LED açık (kırmızı), ISHORT | UOut < 21 V DC ve IOut > 0,9 x IN (Açık (kırmızı), IKISA) |
| LED açık (yanıp sönen kırmızı) OVP | UOUT > OVP (Over voltage protection) (Açık (yanıp sönen kırmızı)) |
| Kutup | 3.x |
| Sinyal tipi | DC OK anahtar kontağı - sinyal durumu işletimi (UN = 24 V DC, IOut = IN) |
| Konum markalama | 3.1 (13), 3.2 (14) |
| Fonksiyon | Çalışma durumu iletme |
| Anahtar kontağı (topraksız) | OptoMOS |
| Anahtarlama gerilimi | maks. 30 V DC (SELV) |
| Akım taşıma kapasitesi | maks. 100 mA |
| Durum koşulu | UOut > 21 V DC ve IOut < 0,9 x IN (Kontak kapalı) UOut < 21 V DC veya IOut > 0,9 x IN (ortalama 60 saniye üzerinde) (Kontak açık) |
| Faz sayısı | 1,00 |
| İzolasyon gerilim girişi/çıkışı | 5,3 kV DC (tip testi) 3,1 kV DC (Rutin test) |

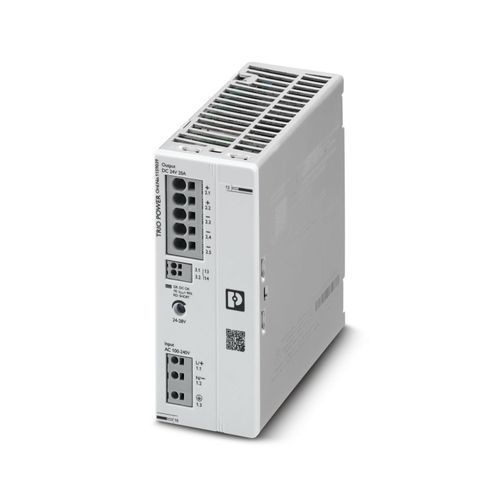

| Ürün tipi | Güç kaynağı |
| Ürün gamı | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1400000 h (25 °C) > 770000 h (40 °C) > 310000 h (60 °C) |
| Çevre koruma yönetmeliği | RoHS Direktifi 2011/65/AB WEEE Reach |
| Koruma sınıfı | I |
| Kirlilik sınıfı | 2 |
| Genişlik | 55 mm |
| Yükseklik | 135 mm |
| Derinlik | 132 mm 125 mm (Cihaz derinliği (DIN raya montaj)) |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | hizalanabilir: 0 mm yatay, 30 mm düşey |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| Koruyucu kaplamalı | yok |
| UL 94'e uygun yanmazlık sınıfı | V0 (Muhafaza, klemensler) |
| Kapak vesiyonu | Polikarbonat |
| Kenar elemanı versiyonu | Alüminyum |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Ortam sıcaklığı (başlangıç tipi test edilmiş) | -40 °C |
| Maksimum yükseklik | ≤ 5000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Darbe (çalışma) | 18 msn, 30g, uzaysal yön başına (IEC 60068-2-27) |
| Titreşim (çalışma) | 10 Hz ... 50 Hz, genlik ±0,2 mm (IEC 60068-2-6) 50 Hz ... 150 Hz, 2,3g, 90 dk. |
| Sıc kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| EN 61010-1 | III (≤ 2000 m) II (≤ 5000 m) |
| EN 61010-2-201 | III (≤ 2000 m) II (≤ 5000 m) |
| Standart tanımlama | 1100 V'ye kadar güç kaynağı ünitelerinin emniyeti (izolasyon mesafeleri) |
| Standartlar/spesifikasyonlar | DIN EN 61558-2-16 |
| Standart tanımlama | Elektrik güvenliği |
| Standartlar/spesifikasyonlar | IEC 61010-2-201 (SELV) |
| Standart tanımlama | Ölçüm, kontrol ve laboratuvar kullanımına yönelik ekipmanlar için güvenlik |
| Standartlar/spesifikasyonlar | IEC 61010-1 |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Standart tanımlama | Güvenli izolasyon |
| Standartlar/spesifikasyonlar | IEC 61558-2-16 IEC 61010-2-201 |
| Standart tanımlama | Harmonik hat akımlarının sınırlandırılması |
| Standartlar/spesifikasyonlar | EN 61000-3-2 |
| Standart tanımlama | Şebeke varyasyonu/düşük gerilim |
| Standartlar/spesifikasyonlar | SEMI F47 EN 61000-4-11 |
| Tanımlama | UL/C-UL Listed UL 61010-1 UL/C-UL Listed UL 61010-2-201 PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS (EN) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only.(FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles. (EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.(FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse. (EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.(FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée. (EN) This equipement must be installed in a suitable, tool secured/key locked enclosure.(FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil. |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | Parazit emisyonu EN 61000-6-3 uyarınca (özel konut ve ticari) ve EN 61000-6-4 uyarınca (endüstriyel) |
| Parazite dayanıklılık | Bağışıklık EN 61000-6-1 uyarınca (özel konut), EN 61000-6-2 uyarınca (endüstriyel) |
| İletilen girişim emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Gürültü emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Standartlar/yönetmelikler | EN 61000-3-2 EN 61000-3-2 (Sınıf A) |
| Frekans aralığı | 0 kHz ... 2 kHz |
| Standartlar/yönetmelikler | EN 61000-3-3 EN 61000-3-3 |
| Frekans aralığı | 0 kHz ... 2 kHz |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 6 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | asimetrik 2 kV (Test seviyesi 3) |
| Çıkış | asimetrik 2 kV (Test seviyesi 3) |
| Sinyal | asimetrik 1 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | simetrik 1 kV (Test seviyesi 3) asimetrik 2 kV (Test seviyesi 3) |
| Çıkış | simetrik 0,5 kV (Test seviyesi 2) asimetrik 1 kV (Test seviyesi 2) |
| Sinyal | asimetrik 1 kV (Test seviyesi 2) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| I/O/S | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-4-11 |
| Gerilim | 230 V AC |
| Frekans | 50 Hz |
| Gerilim çökmesi | 70 % |
| Periyot sayısı | 25 periyot |
| Ek metin | Class 3 |
| Açıklamalar | Kriter A |
| Gerilim çökmesi | 40 % |
| Periyot sayısı | 10 periyot |
| Ek metin | Class 3 |
| Açıklamalar | Kriter A |
| Gerilim çökmesi | 0 % |
| Periyot sayısı | 1 periyot |
| Ek metin | Class 3 |
| Açıklamalar | Kriter A |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kriter C | Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir. |
