| Genel | Sıralar halinde monte edildiğinde, nominal cihaz akımı yalnızca %80 ile sınırlandırılmalı ya da buna uygun olarak ayarlanmalıdır. |

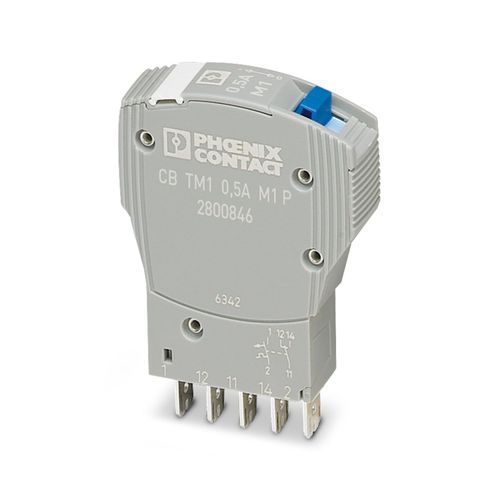

| Ürün tipi | Termik manyetik cihaz devre kesicileri |
| Ürün gamı | CB TM |
| Tasarım | Erkek |
| Kutup sayısı | 1 |
| Kanal sayısı | 1 |
| Kirlilik sınıfı | 2 |
| Sigorta tipi | Otomatik cihaz |
| Nominal gerilim | 50 V DC (IEC 60934) 50 V DC (UL 1077) 50 V DC (UL 508 - geçmeli taban ile) 240 V AC (Ue IEC 60934 standardına uygun) 277 V AC (UL 1077) 277 V AC (UL 508 - geçmeli taban ile) |
| Nominal İzolasyon gerilimi Vi | 277 V AC (UL 1077) 250 V AC (IEC 60934) |
| Nominal akım IN | 0,5 A (IEC 60934) 0,5 A AC (UL 1077'ye göre endüktif yük) 0,5 A DC (UL 1077'ye göre düşük indüksiyon yük) 0,5 A AC (UL 508'e göre endüktif yük - plug-in temelli) 0,5 A DC (UL 508'e göre düşük indüksiyon yük - plug-in temelli) |
| Nominal darbe gerilimi | 2,5 kV (Harekete alanında artan yalıtım) |
| Yalıtım direnci Riso: | > 100 MΩ (500 V DC) |
| Yardımcı devre | 277 V AC / 0,5 A (düşük endüksiyon) 277 V AC / 1 A (Düşük indüksiyon, maksimum 2000 devir) 50 V DC / 1 A (düşük endüksiyon) |
| Tahrik tipi | S Tipi |
| Kapama yöntemi | TM (Termomanyetik) |
| Kapama seviyesi | Trip-free mekanizması (pozitif) |
| Cihaz direnci | 4,9 Ω |
| Gerekli yedek sigorta | 15 A (I > Icn) |
| Nominal kısa devre anahtarlama kapasitesi Ik | 300 A (240 V AC) 600 A (50 V DC) |
| Kısa devre anahtarlama kapasitesi | 1000 A AC (277 V AC) 1000 A DC (50 V DC) |
| Dielektrik dayanım | 3000 V AC (Tahrik alanı) 1500 V AC (Şebekeden yardımcı devreye) 1500 V AC (Açık ana devre) 1000 V AC (Açık yardımcı devre) |
| Çevrim, maks. | 6000 (1 x In'de) |
| Sigorta | M1 (normal atan) |
| Güç kaybı | 1,25 W (nominal çalışmada kanal başına) |
| Gerilim düşümü | 2,5 V (1 x In'de) |
| Kontak tipi | 1 enversör kontak |
| Minimum çalışma gerilimi Umin DC | 10 V |
| Maksimum çalışma gerilimi Umax DC | 240 V |
| Maksimum çalışma gerilimi Umax AC | 240 V |
| Minimum çalışma akımı Imin | 10 mA |
| Maks. işletme akımı Imax | 1 A |
| Bağlantı yöntemi | geçmeli geçmeli |
| Boyutlu çizim | |
| Genişlik | 12,3 mm |
| Yükseklik | 45 mm |
| Derinlik | 52 mm |
| Komple modül genişliği | 12,3 mm |
| Komple modül yüksekliği | 90 mm |
| Komple modül derinliği | 77,3 mm |
| Renk | gri (RAL 7042) siyah (RAL 9005) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| İzolasyon malzeme grubu | II |
| Açık yan taraf | Hayır |
| Koruma sınıf | IP30 (Tahrik alanı) |
| Ortam sıcaklığı (çalışma) | -30 °C ... 60 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Nem testi | 240 h, 95 % RH, 40 °C |
| Darbe (çalışma) | 30g (IEC 60068-2-27'ye uygun, Test Ea) |
| Titreşim (çalışma) | 8g (IEC 60068-2-6, Test Fc uyarınca) |
| Tanımlama | UL Listed UL 508 UL/C-UL Recognized UL 1077 CSA CAN/CSA-C22.2 No. 235-04 DNV GL |
| Standartlar/spesifikasyonlar | EN 60934 |
| Montaj tipi | Taban elemanı üzerinde |
