| Genel | Not: BE-RT... yol uzantısı, izolesiz kablo pabuçlarında kullanım içindir (bkz. aksesuarlar). |

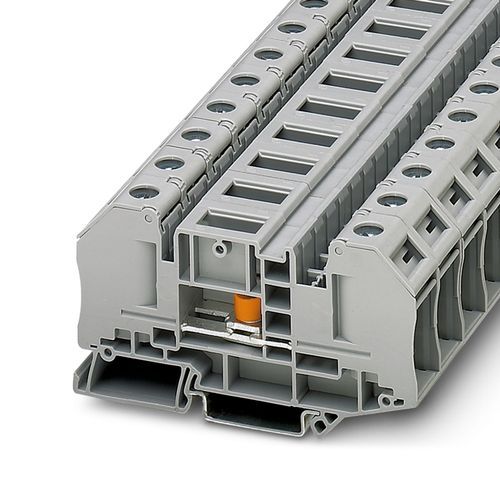

| Ürün tipi | Cıvata bağlantılı klemens |
| Ürün gamı | RT |
| Uygulama alanı | Demiryolu endüstrisi Makine mühendisliği Sistem imalatı |
| Bağlantı sayısı | 2 |
| Satır sayısı | 1 |
| Potansiyeller | 1 |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal darbe gerilimi | 6 kV |
| Nominal durum için maksimum güç kaybı | 1,31 W |
| Kat başına bağlantı sayısı | 2 |
| Nominal kesit | 6 mm² |
| Kablo soyma uzunluğu | Kablo soyma uzunluğu, kablo pabucu üreticisi tarafından sağlanan teknik belirtime göre belirlenir. |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Nominal akım | 41 A |
| Maksimum yük akımı | 41 A (6 mm² iletken kesit alanı) |
| Nominal gerilim | 1000 V (Açık ayırma noktası için anma gerilimi 500 V) |
| Nominal kesit alanı | 6 mm² |
| Vida yivi | M4 |
| Sıkma torku | 1,5 ... 1,8 Nm |
| Standarda uygun bağlantı | DIN 46234:1980-03 |
| Kesit alanı | 0,5 mm² ... 6 mm² |
| Kesit alanı aralığı AWG | 20 ... 10 (IEC uyarınca dönüştürülmüş) |
| Delik çapı | 5,3 mm |
| Genişlik | 10 mm |
| Cıvata çapı | 5 mm |
| Vida yivi | M5 |
| Sıkma torku | 2,5 ... 3 Nm |
| Standarda uygun bağlantı | DIN 46237:1970-07 |
| Kesit alanı | 1 mm² ... 6 mm² |
| Kesit alanı aralığı AWG | 18 ... 10 (IEC uyarınca dönüştürülmüş) |
| Delik çapı | 5,3 mm |
| Genişlik | 10 mm |
| Cıvata çapı | 5 mm |
| Vida yivi | M5 |
| Sıkma torku | 2,5 ... 3 Nm |
| Kablo pabuçlarının renk ayrımı : kırmızı | 1 mm² |
| Kablo pabuçlarının renk ayrımı : mavi | 2,5 mm² |
| Kablo pabuçlarının renk ayrımı : sarı | 6 mm² |
| Genişlik | 16,3 mm |
| Kapak genişliği | 2,2 mm |
| Yükseklik | 91,4 mm |
| NS 35/7,5'te derinlik | 51 mm |
| NS 35/15'te derinlik | 58,5 mm |
| Renk | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi
(Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Test gerilimi set değeri | 7,3 kV |
| Sonuç | Test geçildi |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Sonuç | Test geçildi |
| Kısa süreli dayanım akımı 6 mm² | 0,72 kA |
| Sonuç | Test geçildi |
| Test gerilimi set değeri | 1,89 kV |
| Sonuç | Test geçildi |
| Açık yan taraf | Evet |
| Sonuç | Test geçildi |
| DIN rayı/Befestigungsauflage | NS 35 |
| Test kuvveti set değeri | 5 N |
| Sonuç | Test geçildi |
| İfşa süresi | 30 s |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spektrum | Kullanım ömrü kategorisi 1, Sınıf B, araç kutularında |
| Frekans | f1 = 5 Hz - f2 = 150 Hz arası |
| ASD seviyesi | 1,857 (m/s²)²/Hz |
| Hızlanma | 0,8g |
| Her eksen için test süresi | 5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2008-03 |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 5g |
| Şok süresi | 30 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Sonuç | Test geçildi |
| Ortam sıcaklığı (çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam sıcaklığı (montaj) | -5 °C ... 70 °C |
| Ortam sıcaklığı (aktivasyon) | -5 °C ... 70 °C |
| İzin verilen nem (çalışma) | 20 % ... 90 % |
| İzin verilen nem (stok/nakliye) | 30 % ... 70 % |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Montaj tipi | NS 35/7,5 NS 35/15 |
| Vida yivi | M4 |
