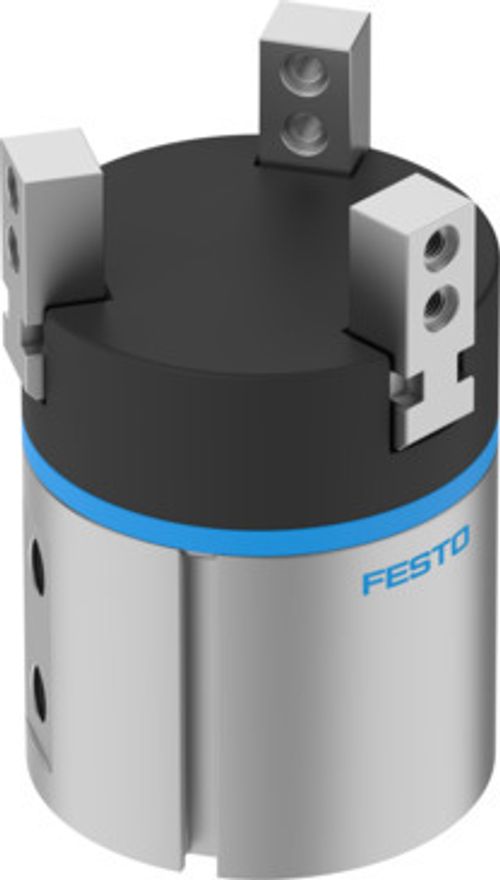

Üç Nokta Tutucu|Üç çeneli tutucu DHDS-50-A 1259495

Festo

Üç Nokta Tutucu|Üç çeneli tutucu DHDS-50-A 1259495

DHDS-50-A

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Boyut	50
Tutma çenesi başına strok	6 mm
Maks. değişim doğruluğu	≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay	≤0.2 drc
Maks. tutma çenesi boşluğu Sz	≤0.02 mm
Dönme simetrisi	≤0.2 mm
Tutucu tekrarlama hassasiyeti	≤0.04 mm
Tutma çenesi sayısı	3
Montaj konumu	herhangi bir
Çalışma şekli	çift etkili
Tutucu işlevi	3 noktalı
Tasarım	Kumanda kolu zorunlu hareket dizesi
Konum algılama	yaklaşım sensörü için
Sembol	00991894
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma	840 N
0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma	750 N
Çalışma basıncı	2 bar ... 8 bar
Maks. çalışma frekansı tutucusu	≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi	62 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi	55 ms
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	1 - korozyona düşük maruziyet
LABS uygunluğu	VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk	Kütle oranı olarak %5'den fazla bakır içeren metaller kullanılmaz. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler dahil değildir
Ortam sıcaklığı	5 °C ... 60 °C
0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti	280 N
0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti	250 N
Kütle atalet momenti	6.1 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik	250 N
Tutma çenesindeki maks. moment Mx statik	24 Nm
Tutma çenesindeki maks. moment My statik	24 Nm
Tutma çenesindeki maks. moment Mz statik	24 Nm
Kılavuz elemanları tekrar yağlama aralığı	10 Mio çvr
Harici tutma parmağı başına maks. kütle	250 g
Ürün ağırlığı	920 g
Montaj türü	dişi dişli ve saplamalı
Pnömatik bağlantı	G1/8
Malzeme hakkında not	RoHS uyumlu
Kapak malzemesi	PA
Gövde malzemesi	Dövme alüminyum alaşım, sert eloksallı
Tutma çenelerii malzemesi	yüksek alaşımlı paslanmaz çelik

Aksesuarlar

Hortum 551457

PEN-6X1-BL

Hortum 197384

PUN-H-6X1-BL
