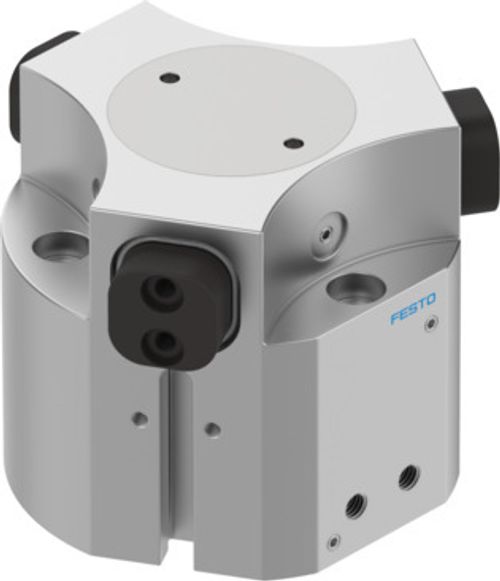

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-40-A-G1 1163041

Festo

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-40-A-G1 1163041

HGDD-40-A-G1

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Boyut	40
Tutma çenesi başına strok	6 mm
Maks. değişim doğruluğu	≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay	≤0.1 drc
Maks. tutma çenesi boşluğu Sz	≤0.05 mm
Dönme simetrisi	≤0.2 mm
Tutucu tekrarlama hassasiyeti	≤0.03 mm
Tutma çenesi sayısı	3
Montaj konumu	herhangi bir
Çalışma şekli	çift etkili
Tutucu işlevi	3 noktalı
Tutma kuvveti güvencesi	açarken
Tasarım	Eğik düzlem zorunlu hareket dizesi
Konum algılama	yaklaşım sensörü için
Sembol	00995947
Çalışma basıncı	4 bar ... 8 bar
Çalışma basıncı sızdırmazlık havası	0 bar ... 0.5 bar
Maks. çalışma frekansı tutucusu	≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi	70 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi	211 ms
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	2 - orta derece korozyona maruziyet
LABS uygunluğu	VDMA24364-B2-L
Koruma türü	IP65
Ortam sıcaklığı	5 °C ... 60 °C
Kütle atalet momenti	5.01 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik	700 N
Tutma çenesindeki maks. moment Mx statik	25 Nm
Tutma çenesindeki maks. moment My statik	18 Nm
Tutma çenesindeki maks. moment Mz statik	20 Nm
Kılavuz elemanları tekrar yağlama aralığı	5 Mio çvr
Harici tutma parmağı başına maks. kütle	130 g
Ürün ağırlığı	775 g
Montaj türü	isteğe bağlı olarak: geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı	M3
Pnömatik bağlantı	M5
Malzeme hakkında not	RoHS uyumlu
Kapak malzemesi	yüksek alaşımlı paslanmaz çelik
Gövde malzemesi	Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi	Güçlendirilmiş çelik
