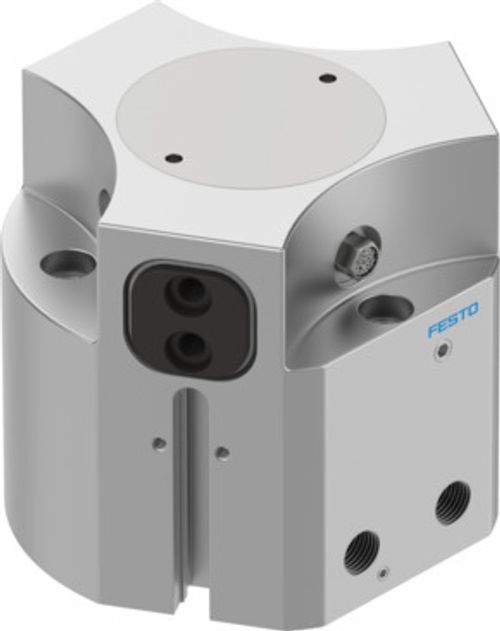

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-50-A-G2 1163045

Festo

Üç Nokta Tutucu|Üç çeneli tutucu HGDD-50-A-G2 1163045

HGDD-50-A-G2

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Boyut	50
Tutma çenesi başına strok	8 mm
Maks. değişim doğruluğu	≤0.2 mm
Maks. tutma çenesi açı boşluğu ax, ay	≤0.1 drc
Maks. tutma çenesi boşluğu Sz	≤0.05 mm
Dönme simetrisi	≤0.2 mm
Tutucu tekrarlama hassasiyeti	≤0.03 mm
Tutma çenesi sayısı	3
Montaj konumu	herhangi bir
Çalışma şekli	çift etkili
Tutucu işlevi	3 noktalı
Tutma kuvveti güvencesi	kapanma sırasında
Tasarım	Eğik düzlem zorunlu hareket dizesi
Konum algılama	yaklaşım sensörü için
Sembol	00991895
Çalışma basıncı	4 bar ... 8 bar
Çalışma basıncı sızdırmazlık havası	0 bar ... 0.5 bar
Maks. çalışma frekansı tutucusu	≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi	111 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi	87 ms
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	2 - orta derece korozyona maruziyet
LABS uygunluğu	VDMA24364-B2-L
Koruma türü	IP65
Ortam sıcaklığı	5 °C ... 60 °C
Kütle atalet momenti	15.07 kgcm²
Tutma çenesindeki maks. kuvvet Fz statik	1300 N
Tutma çenesindeki maks. moment Mx statik	45 Nm
Tutma çenesindeki maks. moment My statik	30 Nm
Tutma çenesindeki maks. moment Mz statik	30 Nm
Kılavuz elemanları tekrar yağlama aralığı	5 Mio çvr
Harici tutma parmağı başına maks. kütle	276 g
Ürün ağırlığı	1495 g
Montaj türü	isteğe bağlı olarak: geçiş deliği ve saplama ile dişi dişli ve saplamalı
Sızdırmazlık havası pnömatik bağlantı	M5
Pnömatik bağlantı	G1/8
Malzeme hakkında not	RoHS uyumlu
Kapak malzemesi	yüksek alaşımlı paslanmaz çelik
Gövde malzemesi	Dövme alüminyum alaşımı, sürgülü eloksallı
Tutma çenelerii malzemesi	Güçlendirilmiş çelik
