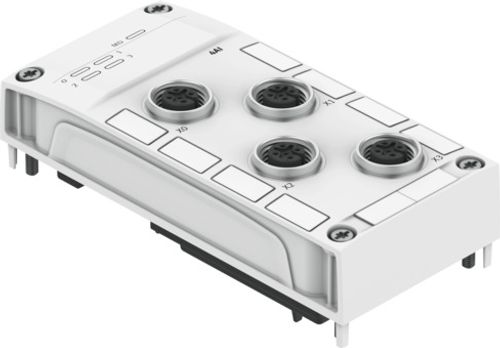

| Ölçüler G x U x Y | (zincirleme bloku dahil)
50,1 mm x 107,3 mm x 57,5 mm |
| Izgara ölçüsü | 50.1 mm |
| Montaj türü | vidalanarak sabitlenmiş |
| Ürün ağırlığı | 121 g |
| Montaj konumu | herhangi bir |
| Ortam sıcaklığı | -20 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Nominal kullanım yüksekliği | <= 2000 m ASL (> 79,5 kPa) |
| Maks. kurulum yüksekliği | 3500 m |
| Maks. kurulum yüksekliği hakkında not | > 2000 m ASL (< 79,5 kPa)
IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Osilasyon direncine ilişkin not | Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-4 ve EN 60068-2-6'ya göre keskinlik derecesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Şok direncine ilişkin not | EN 60068-2-27'ye göre 30 g/11 ms
Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-5 ve EN 60068-2-27'ye göre keskinlik derecesi 1 ile şok testi |
| Koruma sınıfı | III |
| Kirlenme derecesi | 2 |
| Aşırı gerilim kategorisi | II |
| Maks. kablo uzunluğu | 30 m girişler |
| LABS uygunluğu | VDMA24364-B2-L |
| Yangın testi malzeme | UL94 V-0 (gövde) |
| Malzeme hakkında not | RoHS uyumlu
halojensiz
fosforik asit ester içermez |
| Kapak malzemesi | PBT takviyeli |
| Vida malzemesi | Çelik, nikel kaplama |
| Dişli kovan malzemesi | yüksek alaşımlı paslanmaz çelik |
| O-ring malzemesi | FPM |
| LED yoluyla diyagnoz | Modül başına diagnostik
Kanal başına durum |
| Dahili iletişim yoluyla diyagnoz | Tel kopması
İletişim hatası
Kısa devre/aşırı yük
Parametre hatası
Parametrelendirme hatası
Aşırı yük analog girişleri
üst sınır korunmadı
Elektronik/sensörlerde aşırı gerilim
Düşük akış/Yüksek akış
alt sınır korunmadı
Elektronik/sensörlerde düşük gerilim |
| Maksimum adres hacmi girişleri | 8 Bayt |
| Kanal parametreleri | Ölçülen değer yumuşatma
Sinyal aralığı
alt/üst limit değeri
Doğrusal ölçeklendirmenin etkinleştirilmesi
Sıcaklık ölçümü için birim
Ölçüm değeri denetimi için histerezis |
| İletişim arayüzü, protokol | AP |
| Çalışma gerilimine ilişkin not | SELV/PELV güç kaynakları gerekli
Gerilim düşüşüne dikkat edin |
| Nominal çalışma gerilimi DC ile ilgili not | IEC 60204-1'e göre Korumalı Ekstra Düşük Voltaj |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 34 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Ters polarite koruması | evet |
| Giriş elektrik bağlantısı, işlev | Analog giriş |
| Giriş elektrik bağlantısı, bağlantı türü | 4x soket |
| Elektrik bağlantısı giriş, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Elektrik bağlantısı giriş, kutup/damar sayısı | 5 |
| Elektrik bağlantısı giriş, bağlantı şeması | 00995384 |
| Giriş sayısı | 4 |
| Sensör beslemesi aşırı yüklemesinden sonraki davranış | Otomatik geri dönüş |
| Girişlerin korunması (kısa devre) | modül başına dahili elektronik sigorta |
| Modül başına maks. giriş toplam akım | 1 A |
| Elektriksel izolasyon girişler kanal - kanal | hayır |
| Girişler elektriksel izolasyonu kanal - dahili iletişim | evet |
| Ölçme büyüklüğü | Voltaj
Akım
Sıcaklık
Direnç |
| Ölçme büyüklüğü hakkında not | Sıcaklık:PT100 ve NI100 desteklenir |
| Veri formatı | 15 bit + işaret
doğrusal ölçekleme |
| Sinyal aralığı | -10 - 10 V
-5 - 5 V
0 - 10 V
1 - 5 V
0 - 20 mA
4 - 20 mA
0 - 500 ohm |
| Tekrarlama hassasiyeti | 25 °C'de ±% 0,025 |
| 25°C'de temel hata sınırı | Voltaj için ± % 0,1
akım için ±% 0,1
sıcaklık için ±% 0,4
Direnç için ± %0,2 |
| Ortam sıcaklığı aralığı bazında kullanım hatası limiti | Voltaj için ± %0,15
akım için ±% 0,15
sıcaklık için ±% 0,9
Direnç için ± %0,35 |
| Kanal başına maks. akım beslemesi | 0,5 A |
