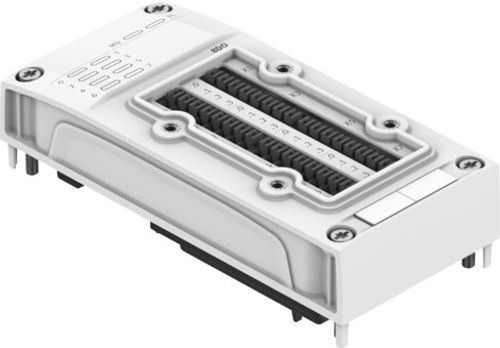

| Ölçüler G x U x Y | (zincirleme bloku dahil)
50,1 mm x 107,3 mm x 57,5 mm |
| Izgara ölçüsü | 50.1 mm |
| Montaj türü | vidalanarak sabitlenmiş |
| Ürün ağırlığı | 98 g |
| Montaj konumu | herhangi bir |
| Ortam sıcaklığı | -20 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Nominal kullanım yüksekliği | <= 2000 m ASL (> 79,5 kPa) |
| Maks. kurulum yüksekliği | 3500 m |
| Maks. kurulum yüksekliği hakkında not | > 2000 m ASL (< 79,5 kPa)
IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Osilasyon direncine ilişkin not | Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-4 ve EN 60068-2-6'ya göre keskinlik derecesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Şok direncine ilişkin not | EN 60068-2-27'ye göre 30 g/11 ms
Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-5 ve EN 60068-2-27'ye göre keskinlik derecesi 1 ile şok testi |
| Koruma sınıfı | III |
| Kirlenme derecesi | 2 |
| Aşırı gerilim kategorisi | II |
| Maks. kablo uzunluğu | 30 m çıkışlar |
| LABS uygunluğu | VDMA24364-B2-L |
| Yangın testi malzeme | UL94 V-0 (gövde) |
| Malzeme hakkında not | RoHS uyumlu
halojensiz
fosforik asit ester içermez |
| Kapak malzemesi | PBT takviyeli |
| Vida malzemesi | Çelik, nikel kaplama |
| O-ring malzemesi | FPM |
| LED yoluyla diyagnoz | Kanal başına diagnostik
Modül başına diagnostik
Güç kaynağı yükü
Kanal başına durum |
| Dahili iletişim yoluyla diyagnoz | Kapatma yükü
İletişim hatası
Çıkış sinyalinde kısa devre/aşırı yük
Elektronik/sensörlerde aşırı gerilim
Aşırı gerilim yükü
Elektronik/sensörlerde düşük gerilim
Düşük voltaj yükü |
| Maks. adres hacmi çıkışlar | 1 Bayt |
| Çıkış sayısı | 8 |
| Modül parametreleri | Yük beslemesi voltaj denetimi PL konfigürasyonu
Analog çıkışta kısa devre/aşırı yük sonrası davranış |
| İletişim arayüzü, protokol | AP |
| Çalışma gerilimine ilişkin not | SELV/PELV güç kaynakları gerekli
Gerilim düşüşüne dikkat edin |
| Nominal çalışma gerilimi DC ile ilgili not | IEC 60204-1'e göre Korumalı Ekstra Düşük Voltaj |
| Nominal çalışma gerilimi DC yük | 24 V |
| İzin verilen gerilim dalgalanmaları, yükü | ±% 25 |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 40 mA |
| Nominal çalışma geriliminde öz akım tüketimi, yük | tipik olarak 5 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Elektronik/sensör sistemi ve yük/valfler besleme gerilimleri arasındaki elektriksel izolasyon | evet |
| Ters polarite koruması | evet |
| Elektrik bağlantısı çıkış, işlev | Dijital çıkış |
| Elektrik bağlantısı çıkış, bağlantı türü | 8x terminal rayı |
| Elektrik bağlantısı çıkış, bağlantı teknolojisi | Yaylı terminal |
| Elektrik bağlantısı çıkış, kutup/damar sayısı | 4 |
| Elektrik bağlantısı çıkış, bağlantı şeması | 00997388 |
| Elektrik bağlantısı çıkış, kablo kesiti | 0.25 mm² ... 1.5 mm² |
| Elektrik bağlantısı çıkış, kablo kesiti hakkında not | Kablo pabuçsuz esnek iletkenler için 0,13 - 1,5 mm² |
| Elektrik bağlantısı çıkış, kablo kesiti AWG | AWG24 - AWG16 |
| Çıkışların karakteristik eğrisi | IEC 61131-2'ye göre, tip 0,5 |
| Anahtarlama mantığı çıkışlar | PNP (pozitif anahtarlama) |
| Çıkışların korunması (kısa devre) | kanal başına dahili elektronik sigorta |
| Çıkışların aşırı yüklenmesinden sonraki davranış | Otomatik geri dönüşsüz |
| Omik yük ile çıkış gecikmesi | Sinyal değişikliği 0->1: < 200 µs
Sinyal değişikliği 1-> 0: <200 µs |
| Modül başına maks. çıkış toplam akım | 4 A |
| Elektriksel izolasyon çıkışlar kanal - kanal | hayır |
| Çıkışlar elektriksel izolasyonu kanal - dahili iletişim | evet |
| Kanal başına maks. akım beslemesi | 0,5 A |
