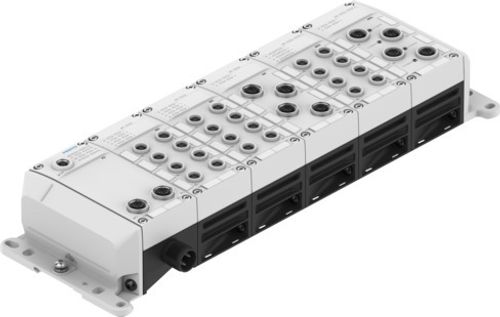

| Elektrik kontrolü | AP arayüzü
Ethernet |
| Protokol | AP |
| Ölçüler G x U x Y | Konfigürasyona bağlı olarak |
| Izgara ölçüsü | 50.1 mm |
| Montaj türü | Geçiş deliği aracılığıyla direkt sabitleme
aksesuarlarla birlikte montaj rayında
montaj çerçevesi üzerine
vidalanarak sabitlenmiş
aksesuarlarla birlikte M5 vidası için açık delikli
Aksesuarla birlikte M6 vidası için geçiş delikli
M5 vida için geçiş deliği ile
M6 vida için geçiş deliği ile |
| Maks. modül sayısı | 15 |
| Ürün ağırlığı | 450 g ... 5200 g |
| Montaj konumu | istendiği gibi, montaj rayı üzerinde: yatay |
| Ortam sıcaklığı | -20 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Nominal kullanım yüksekliği | <= 2000 m ASL (> 79,5 kPa) |
| Maks. kurulum yüksekliği | 3500 m |
| Maks. kurulum yüksekliği hakkında not | > 2000 m ASL (< 79,5 kPa)
IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Koruma türü | IP65
IP67 |
| Koruma türüne ilişkin not | kullanılmayan bağlantılar kapatıldı |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Osilasyon direncine ilişkin not | Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-4 ve EN 60068-2-6'ya göre keskinlik derecesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Şok direncine ilişkin not | EN 60068-2-27'ye göre 30 g/11 ms
Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-5 ve EN 60068-2-27'ye göre keskinlik derecesi 1 ile şok testi |
| Koruma sınıfı | III |
| Doğrudan ve dolaylı temasa karşı koruma | SELV/PELV güç kaynakları gerekli |
| Kirlenme derecesi | 2 |
| Aşırı gerilim kategorisi | II |
| LABS uygunluğu | VDMA24364-B2-L |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| KC işareti | KC-EMC |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| Sertifikayi düzenleyen kuruluş | UL E239998 |
| Malzeme hakkında not | RoHS uyumlu
halojensiz
fosforik asit ester içermez |
| LED yoluyla diyagnoz | diagnostik(Çıkışlar) kanal başına diagnostik
(Çıkışlar) Güç kaynağı yükü
(Girişler-çıkışlar) modül başına diagnostik
(Girişler-çıkışlar) kanal başına durum
Kanal başına diagnostik
Modül başına diagnostik
EtherCAT ÇALIŞTIR
Ethernet/IP iletişimi
PROFINET iletişimi
Elektronik/sensörler güç kaynağı
Güç kaynağı yükü
Kanal başına durum
Modül başına durum
Sistem diagnostiği
Bakım gerekli |
| Bus yoluyla diagnostik | APDD geçersiz
Kapatma yükü
İletişim hatası
Elektronik/sensörlerde aşırı gerilim
Aşırı gerilim yükü
Elektronik/sensörlerde düşük gerilim
Düşük voltaj yükü |
| Dahili iletişim yoluyla diyagnoz | Kapatma yükü
Tel kopması
IO-Link etkinliği
İletişim hatası
Çıkış sinyalinde kısa devre/aşırı yük
Sensör beslemesinde kısa devre/aşırı yük
Kısa devre/aşırı yük
Parametre hatası
Parametrelendirme hatası
Aşırı yük analog girişleri
üst sınır korunmadı
Elektronik/sensörlerde aşırı gerilim
Aşırı gerilim yükü
Düşük akış/Yüksek akış
alt sınır korunmadı
Elektronik/sensörlerde düşük gerilim
Düşük voltaj yükü |
| Fieldbus arayüzüne ilişkin not | CPX-AP ile ilgili tüm bilgiler Ethernet arayüzleri/fieldbus bağlantıları üzerinden okunabilir ve fonksiyona bağlı olarak değiştirilebilir.
Otomatik MDI, veri yolu modülü bir geçiş testi gerçekleştirir
Ethernet arayüzü / fieldbus bağlantısı üzerinden firmware güncellemesi
I&M işlevselliği PNO uyarınca desteklenir.
IEEE 802.3 Ethernet protokolüne dayalıdır |
| Fieldbus arayüzü, türü | Ethernet |
| Fieldbus arayüzü, protokol | ACD (Address Conflict Detection)
DLR (Device Level Ring)
EtherCAT
EtherCAT CoE
EtherCAT Dağıtılmış Saatler (DC)
EtherCAT EoE
EtherCAT FoE
EtherCAT Modular Device Profile (MDP)
EtherNet/IP
EtherNet/IP QoS
EtherNet/IP Quickconnect
LLDP
MRP, MRPD (halka yedekliliği)
Modbus/TCP (Modbus/UDP)
PROFINET FSU
PROFINET I&M0 ..3
PROFINET IRT
PROFINET RT
PROFINET Shared device
S2 sistem yedekliliği
SNMP |
| Fieldbus arayüzü, işlev | Gelen/devam eden bus bağlantısı |
| Fieldbus arayüzü, bağlantı türü | 2x soket |
| Fieldbus arayüzü, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre D kodlu
IEC 61076-3-117'ye (V14) göre RJ45
IEC 61754-24-21'e göre SCRJ |
| Fieldbus arayüzü, kutup/damar sayısı | 2 ... 8 |
| Fieldbus arayüzü, galvanik izolasyon | evet |
| Fieldbus arayüzü, aktarım oranı | 100 Mbit/sn |
| Maksimum adres hacmi girişleri | 1024 Bayt |
| Girişler hakkında not | EP: 488 bayt
Modbus: 4096 bayt |
| Maks. adres hacmi çıkışlar | 1024 Bayt |
| Çıkışlar hakkında not | EP: 496 bayt
Modbus: 4096 bayt |
| Modül parametreleri | Yük beslemesi voltaj denetimi PL konfigürasyonu
Çıkışta kısa devre/aşırı yük sonrası davranış |
| Kanal parametreleri | IO-Link Cihazı Kayboldu için diyagnoz aktivasyonu
Girdi geri dönme süresi
Ölçülen değer yumuşatma
Bağlantı Noktası Modu
Sinyal aralığı
Hedef Cihaz Kimliği
Hedef Satıcı Kimliği
Hedef çevrim zamanı
alt/üst limit değeri
Doğrusal ölçeklendirmenin etkinleştirilmesi
Sıcaklık ölçümü için birim
Ölçüm değeri denetimi için histerezis |
| Dahili çevrim süresi | < 1 ms |
| Yapılandırma desteği | EDS dosyası
ESI dosyası
GSDML dosyası
IODD dosyası |
| Güç kaynağı, işlev | Elektronik/sensörler ve gelen yük ve fonksiyonel topraklama |
| Güç kaynağı, bağlantı türü | Soket |
| Güç kaynağı, bağlantı teknolojisi | NFPA/T3.5.29'a göre 7/8"
M12x1, EN 61076-2-111'e göre L kodlu
M18x1
IEC 61076-3-126'ya göre Push-Pull |
| GüçGüç kaynağı, kutup/damar sayısı | 4 ... 5 |
| Çalışma gerilimine ilişkin not | SELV/PELV güç kaynakları gerekli
Gerilim düşüşüne dikkat edin |
| Nominal çalışma gerilimi DC ile ilgili not | IEC 60204-1'e göre Korumalı Ekstra Düşük Voltaj |
| Nominal çalışma gerilimi DC yük | 24 V |
| İzin verilen gerilim dalgalanmaları, yükü | ±% 25 |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Maks. akım beslemesi | 8 A ... 16 A |
| Nominal çalışma geriliminde tipik öz akım tüketimi, elektronik / sensörler | 40 mA ... 10000 mA |
| Nominal çalışma geriliminde tipik öz akım tüketimi, yük | 3 mA ... 10000 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Elektronik/sensör sistemi ve yük/valfler besleme gerilimleri arasındaki elektriksel izolasyon | evet |
| Ters polarite koruması | evet |
