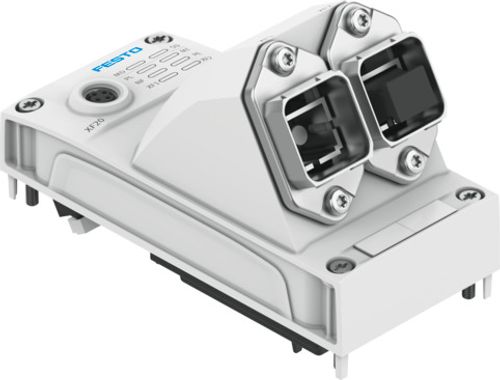

| Ölçüler G x U x Y | (zincirleme bloku dahil)
50,1 mm x 107,3 mm x 94,2 mm |
| Izgara ölçüsü | 50.1 mm |
| Montaj türü | vidalanarak sabitlenmiş |
| Maks. modül sayısı | 80 |
| Ürün ağırlığı | 182 g |
| Montaj konumu | herhangi bir |
| Ortam sıcaklığı | -20 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Nominal kullanım yüksekliği | <= 2000 m ASL (> 79,5 kPa) |
| Maks. kurulum yüksekliği | 3500 m |
| Maks. kurulum yüksekliği hakkında not | > 2000 m ASL (< 79,5 kPa)
IEC 61131-2:2017 uyarınca ortam sıcaklığı düşüşünü gözlemleyin |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi |
| Osilasyon direncine ilişkin not | Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-4 ve EN 60068-2-6'ya göre keskinlik derecesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi |
| Şok direncine ilişkin not | EN 60068-2-27'ye göre 30 g/11 ms
Montaj rayı üzerinde SG1
SG2 doğrudan montajda
FN 942017-5 ve EN 60068-2-27'ye göre keskinlik derecesi 1 ile şok testi |
| Koruma sınıfı | III |
| Kirlenme derecesi | 2 |
| Aşırı gerilim kategorisi | II |
| Maks. kablo uzunluğu | 50 m PROFINET |
| LABS uygunluğu | VDMA24364-B2-L |
| Yangın testi malzeme | UL94 V-0 (gövde) |
| Malzeme hakkında not | RoHS uyumlu
halojensiz
fosforik asit ester içermez |
| Kapak malzemesi | PBT takviyeli |
| Flanş malzemesi | Döküm çinko, nikel kaplama |
| Vida malzemesi | Çelik, nikel kaplama |
| Dişli kovan malzemesi | yüksek alaşımlı paslanmaz çelik |
| Sızdırmazlık elemanları malzemesi | NBR |
| O-ring malzemesi | FPM |
| LED yoluyla diyagnoz | Modül başına diagnostik
PROFINET iletişimi
Elektronik/sensörler güç kaynağı
Güç kaynağı yükü
Sistem diagnostiği
Bakım gerekli |
| Bus yoluyla diagnostik | APDD geçersiz
Kapatma yükü
İletişim hatası
Elektronik/sensörlerde aşırı gerilim
Aşırı gerilim yükü
Elektronik/sensörlerde düşük gerilim
Düşük voltaj yükü |
| Fieldbus arayüzü, türü | Ethernet |
| Fieldbus arayüzü, protokol | LLDP
MRP, MRPD (halka yedekliliği)
PROFINET FSU
PROFINET I&M0 ..3
PROFINET IRT
PROFINET RT
PROFINET Shared device
S2 sistem yedekliliği
SNMP |
| Fieldbus arayüzü, işlev | Gelen/devam eden bus bağlantısı |
| Fieldbus arayüzü, bağlantı türü | 2x soket |
| Fieldbus arayüzü, bağlantı teknolojisi | IEC 61754-24-21'e göre SCRJ |
| Fieldbus arayüzü, bağlantı şeması | 00995771 |
| Fieldbus arayüzü, kutup/damar sayısı | 2 |
| Fieldbus arayüzü, galvanik izolasyon | evet |
| Fieldbus arayüzü, aktarım oranı | 100 Mbit/sn |
| Fieldbus arabirimi, aktarım oranına ilişkin not | 100 Mbit, anahtarlamalı Fast Ethernet |
| Maksimum adres hacmi girişleri | 1024 Bayt |
| Maks. adres hacmi çıkışlar | 1024 Bayt |
| Modül parametreleri | Yük beslemesi voltaj denetimi PL konfigürasyonu |
| Dahili çevrim süresi | < 1 ms |
| Yapılandırma desteği | GSDML dosyası |
| İletişim arayüzü, işlev | Sistem iletişimi XF20 OUT |
| İletişim arayüzü, bağlantı türü | Soket |
| İletişim arayüzü, bağlantı teknolojisi | M8x1, EN 61076-2-114'e göre D kodlu |
| İletişim arayüzü, pin/damar sayısı | 4 |
| İletişim arayüzü, bağlantı şeması | 00995937 |
| İletişim arayüzü, protokol | AP |
| İletişim arayüzü, blendajlama | evet |
| Çalışma gerilimine ilişkin not | SELV/PELV güç kaynakları gerekli
Gerilim düşüşüne dikkat edin |
| Nominal çalışma gerilimi DC ile ilgili not | IEC 60204-1'e göre Korumalı Ekstra Düşük Voltaj |
| Nominal çalışma gerilimi DC yük | 24 V |
| İzin verilen gerilim dalgalanmaları, yükü | ±% 25 |
| Nominal çalışma gerilimi DC elektronik/sensörler | 24 V |
| İzin verilen gerilim dalgalanmaları elektronik/sensörler | ±% 25 |
| Nominal çalışma geriliminde öz akım tüketimi, elektronik / sensörler | tipik olarak 115 mA |
| Nominal çalışma geriliminde öz akım tüketimi, yük | tipik olarak 4 mA |
| Elektrik kesintisinde ara belleğe alma | 10 ms |
| Elektronik/sensör sistemi ve yük/valfler besleme gerilimleri arasındaki elektriksel izolasyon | evet |
| Ters polarite koruması | evet |
