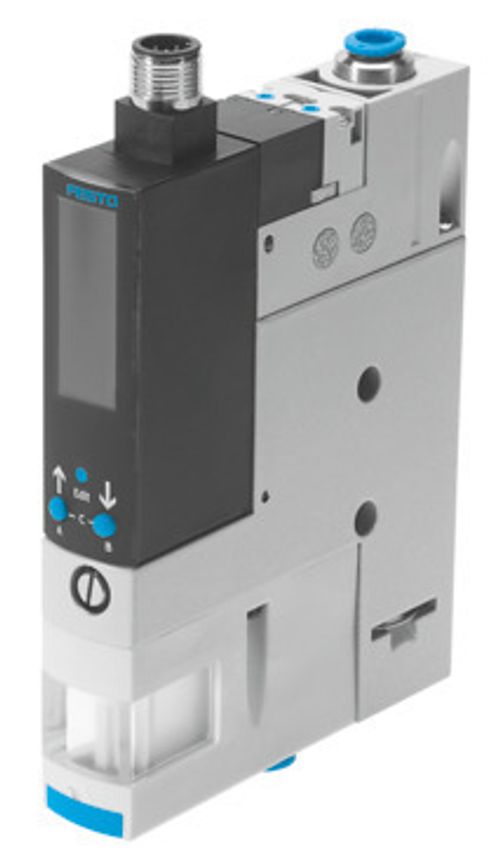

| Laval nozulun nominal genişliği | 0.45 mm ... 3 mm |
| Izgara ölçüsü | 20 mm ... 36 mm |
| Susturucu yapı şekli | Açık |
| Montaj konumu | herhangi bir |
| Ejektör karakteristiği | yüksek emiş debisi
yüksek vakum
Standart |
| Filtre hassasiyeti | 40 µm |
| Manuel kumanda | basmalı
ayrıca kontrol düğmeleri aracılığıyla |
| Entegre işlev | Elektrikli ejektör darbe valfi
Kısma valfi
Elektrikli açma/kapama valfi
Filtre
Elektrikli hava tasarrufu fonksiyonu
Çek valf
Susturucu açık
Vakum anahtarı |
| Tasarım | modüler |
| Kısa devre dayanımı | evet |
| Ölçme büyüklüğü | Bağıl basınç |
| Ölçüm prensibi | piezodirençli |
| Anahtarlama elemanı işlevi | Normalde kapalı kontak
Normalde açık kontak |
| Anahtarlama fonksiyonu | Pencere karşılaştırıcı
Eşik değeri karşılaştırıcı
Sabit histerezisli eşik değer |
| Valf fonksiyonu | kapalı
Açık |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Standarda göre anahtarlama girişi | IEC 61131-2 |
| Gösterge türü | 4 haneli alfanümerik
arka plan aydınlatmalı LCD
LED |
| Gösterge aralığı | -0.999 bar ... 0 bar |
| Gösterge aralığı | -29.5 inHg ... 0 inHg |
| Görüntülenebilir birim(ler) | bar
inH2O
inHg |
| Histerezis ayar aralığı | -0.9 bar ... 0 bar |
| Ayar seçenekleri | IO-Link
Öğretmek
ekran ve butonlar aracılığıyla |
| Anahtarlama konumu göstergesi | LCD
LED |
| Anahtarlama durumu göstergesi | optik |
| Eşik değerlerin ayar aralığı | -1 bar ... 0 bar |
| Çalışma basıncı | 2 bar ... 8 bar |
| Maks. vakum için çalışma basıncı | 3.5 bar ... 5.3 bar |
| Maks. vakum | 93 % |
| Nominal çalışma basıncı | 6 bar |
| Atmosfere karşı maks. emiş debisi | 6 l/dak ... 348 l/dak |
| Nominal çalışma basıncında hava verme süresi | 0.2 sn ... 4.8 sn |
| Çalışma gerilimi aralığı DC | 20.4 V ... 27.6 V |
| Devreye girme süresi | 100% |
| Endüktif koruyucu devre | MZ, MY, ME bobinlerine uyarlanmıştır |
| İzolasyon gerilimi | 50 V |
| Boşta çalışma akımı | <80 mA |
| Maks. çıkış akımı | 100 mA |
| Artık akım | 0.1 mA |
| Anahtarlama çıkışı | 2xNPN
2xPNP
NPN
PNP |
| Gerilim düşüşü | ≤2 V |
| Bobin karakteristik değerleri | 24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 2,55 W |
| Aşırı gerilim direnci | 0.8 kV |
| Aşırı yük dayanımı | mevcut |
| Kirlenme derecesi | 3 |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| KC işareti | KC-EMC |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün değil |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-B2-L
VDMA24364 Zone III |
| Akışkan sıcaklığı | 0 °C ... 50 °C |
| Bağıl nem | % 5 - 85 |
| Nominal çalışma basıncında ses basınç seviyesi | 45 dB(A) ... 77 dB(A) |
| Koruma türü | IP65 |
| Koruma sınıfı | III |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Maks. sıkma torku | Dişi diş ile 0,8 Nm
Açık delik ile 2,5 Nm |
| Ürün ağırlığı | 285 g ... 885 g |
| Basınç ölçüm aralığı | -1 bar ... 0 bar |
| Doğruluk ±% FS | 0.5 %FS ... 3 %FS |
| Histerezis | 0.02 bar |
| Tekrarlanabilirlik anahtarlama değeri FS | 0.6 % |
| Protokol | IO-Link |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, profil | Akıllı sensör profili |
| IO-Link, işlev sınıfları | İkili veri kanalı (BDC)
İşlem verisi değişkeni (PDV)
Kimlik
Diagnostik
Öğretme kanalı |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, işlem verileri genişliği çıkış | 1 Byte |
| IO-Link, proses verileri içeriği OUT | 1 bit (üfleme fonksiyonu AÇIK/KAPALI)
1 bit (vakum ON/OFF) |
| IO-Link, işlem verileri genişliği IN | 2 bayt |
| IO-Link, proses verileri içeriği IN | 14 bit PDV (basınç ölçüm değeri)
2 bit BDC (basınç denetimi) |
| IO-Link, minimum çevrim süresi | 3,5 ms |
| IO-Link, veri belleği gerekli | 500 Bayt |
| IO-Link, aygıt kimliği | 0x00003E |
| Anahtarlamalı mantığı girişler | NPN (negatif anahtarlama)
PNP (pozitif anahtarlama) |
| Elektrik bağlantısı | 5 kutuplu
M12x1
Soket |
| Manipülasyon koruması | PIN kodu
elektronik kilit |
| Montaj türü | geçiş deliği ile
dişi diş ile
aksesuarlarla |
| Pnömatik bağlantı 1 | G1/8
G1/4
1/8 NPT
1/4 NPT
QS-6
QS-8
QS-1/4
QS-5/16 |
| Pnömatik bağlantı 3 | G1/8
G3/8
1/8 NPT
1/4 NPT
QS-8
QS-12
QS-16
QS-5/16
Susturucu
Entegre susturucu |
| Vakum portu | G1/8
G1/4
1/8 NPT
1/4 NPT
1/2 NPT
QS-6
QS-8
QS-12
QS-16
QS-1/4
QS-5/16 |
| Malzeme hakkında not | RoHS uyumlu |
| Sızdırmazlık elemanları malzemesi | HNBR
NBR |
| Alıcı nozul malzemesi | POM |
| Filtre malzemesi | Dokuma
PA
Sinterlenmiş çelik |
| Filtre gövdesi malzemesi | PA takviyeli |
| Gövde malzemesi | Alüminyum pres döküm
Dövme alüminyum alaşım
PA takviyeli |
| İçi boş cıvata malzemesi | Dövme alüminyum alaşım |
| Ayar vidası malzemesi | Çelik |
| Susturucu malzemesi | Dövme alüminyum alaşım
POM
Poliüretan köpük |
| Vida malzemesi | Çelik |
| Kontrol camı malzemesi | PA |
| Soket gövdesi malzemesi | Pirinç, nikel kaplı |
| Fiş kontakları malzemesi | Pirinç, altın kaplı |
| Pimlerin malzemesi | Çelik |
| Jet nozulu malzemesi | Dövme alüminyum alaşım |
| Tuş takımı malzemesi | PA takviyeli
TPE-U |
| Bağlantı elemanı malzemesi | Dövme alüminyum alaşım, anodize
Pirinç, nikel kaplı |
| Montaj braketi malzemesi | Paslanmaz çelik |
