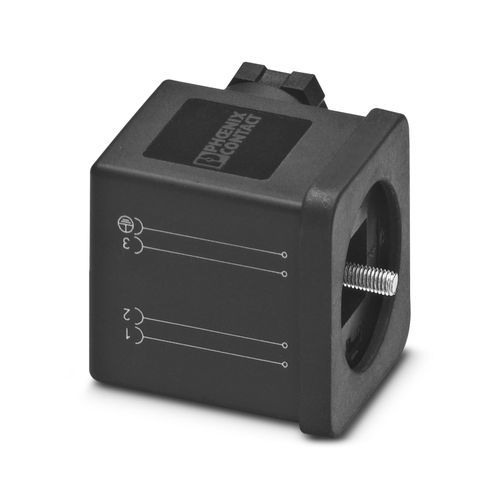

SACC-VB-4CON-M16/A - Valf konnektörler 1452136

Montaj açıklaması	NOT: Kabloları döşerken izin verilen eğme yarıçaplarına uyun, zira eğme kuvvetleri çok yüksek olursa, koruma sınıfı tehlike altına girebilir. Örneğin kablo bağları kullanarak konnektörün öncesindeki mekanik yükleri azaltın.
Ürün tipi	Valf konnektörleri
Sensör tipi	Üniversal
Kutup sayısı	4
Kablo çıkış sayısı	1
Ekranlı	hayır
Pg vidalı bağlantı	M16
Aşırı gerilim kategorisi	II
Kirlilik sınıfı	3
UL 94'e uygun yanmazlık sınıfı	HB
Sızdırmaz malzeme	NBR
Malzeme gövde valf fişi	PA
Kontak malzemesi	CuZn
Kontak yüzey malzemesi	CuSn
Boyutlu çizim
Genişlik	28 mm
Yükseklik	31,5 mm
Uzunluk	50 mm
Dış çap	6 mm ... 8 mm
Hacim direnci	≤ 4 mΩ
İzolasyon direnci	> 2 GΩ
Nominal gerilim UN	230 V AC 230 V DC
Nominal akım IN	10 A
Koruma devresi	kablosuz
Tespit vidaları	M3 x 33,5
Takma/çekme çevrimleri	50 (Valf plug-in konnektörü)
Durum göstergesi mevcut	Hayır
Bağlantı yöntemi	Vidalı bağlantı
İletken kesiti	0,25 mm² ... 1,5 mm²
Bağlantı kesit alanı AWG	24 ... 16
Sıkma torku	1,8 Nm ±0,2 Nm (Basınç vidası) 0,4 Nm ±0,1 Nm (Kavrama vidası) 0,2 Nm ±0,1 Nm (Kontak vidası)
Kafa tasarımı	Valf konnektörü
Kafa diş tipi	AD (basınç anahtarı)
Koruma sınıf	IP65
Ortam sıcaklığı (çalışma)	-25 °C ... 60 °C (valf fişi)
Standart tanımlama	Valf konnektörleri
Standartlar/spesifikasyonlar	EN 175301-803
