| Çalışma stroku | 200 mm |
| Boyut | 32 |
| Strok rezervi | 0 mm |
| Mil çapı | 8 mm |
| Mil adımı | 8 mm/dev |
| Montaj konumu | herhangi bir |
| Kılavuz | Bilyalı rulman yatağı |

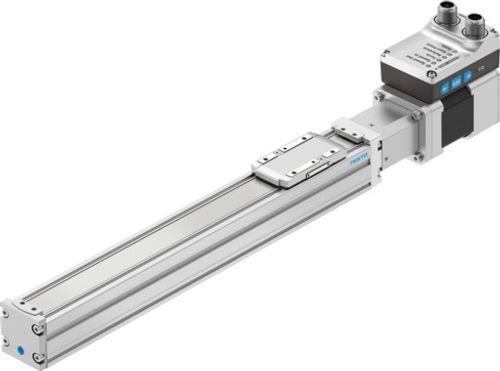

| Tasarım | Elektromekanik lineer eksen
vidalı mil ile
entegre tahrik ile |
| Motor türü | Step motor |
| Mil tipi | Bilyalı vida mil tahriği |
| Sembol | 00997292 |
| Konum algılama | Motor kodlayıcı
yaklaşım sensörü için |
| Referanslama | Pozitif sabit durdurma bloku
Negatif sabit durdurma bloku |
| Rotor konumu vericisi | Tek dönüşlü mutlak enkoder |
| Rotor konumu vericisi ölçüm prensibi | Manyetik |
| Sıcaklık denetimi | Aşırı sıcaklık durumunda kapatma
Analog çıkışlı entegre hassas CMOS sıcaklık sensörü |
| İlave fonksiyonlar | Kullanıcı arayüzü
Entegre son konum algılama |
| Gösterge | LED |
| Çalışmaya hazır durumu göstergesi | LED |
| Maks. ivmelenme | 5 m/sn² |
| Maks. hız | 0.18 m/sn |
| "Speed Press" hızı | 0.01 m/sn |
| Tekrarlama hassasiyeti | ±0,015 mm |
| Dijital mantık çıkışlarının özellikleri | yapılandırılabilir
galvanik olarak ayrılmamış |
| Devreye girme süresi | 100% |
| Yalıtım koruma sınıfı | B |
| Maks. akım dijital mantık çıkışları | 100 mA |
| Maks. akım tüketimi | 3000 mA |
| Maks. akım tüketimi, mantık | 0.3 A |
| Nominal gerilim DC | 24 V |
| Nominal akım | 3 A |
| Parametrelendirme arayüzü | IO-Link
Kullanıcı arayüzü |
| Rotor konumu vericisi çözünürlüğü | 16 bit |
| İzin verilen gerilim dalgalanmaları | +/-% 15 |
| Güç kaynağı, bağlantı türü | Soket |
| Güç kaynağı, bağlantı teknolojisi | M12x1, EN 61076-2-111'e göre T kodlu |
| GüçGüç kaynağı, kutup/damar sayısı | 4 |
| Güç kaynağı, bağlantı şeması | 00995989 |
| Ruhsat | RCM işareti |
| KC işareti | KC-EMC |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| LABS uygunluğu | VDMA24364 Zone III |
| Temiz oda sınıfı | ISO 14644-1 uyarınca Sınıf 7 |
| Depolama sıcaklığı | -20 °C ... 60 °C |
| Bağıl nem | % 0 - 90 |
| Koruma türü | IP40 |
| Koruma sınıfı | III |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | 30 °C'lik ortam sıcaklığının üzerinde, K başına %2'lik bir güç azalması gözlemlenmelidir. |
| 2. derece alan momentleri Iy | 38000 mm⁴ |
| 2. derece alan momentleri Iz | 45000 mm⁴ |
| Maks. kuvvet Fy | 356 N |
| Maks. kuvvet Fz | 356 N |
| Tüm eksendeki maks. kuvvet Fy | 150 N |
| Tüm eksendeki maks. kuvvet Fz | 300 N |
| 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) | 1310 N |
| 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) | 1310 N |
| Maks. moment Mx | 1.3 Nm |
| Maks. moment My | 1.1 Nm |
| Maks. moment Mz | 1.1 Nm |
| Tüm eksendeki maks. moment Mx | 1.3 Nm |
| Tüm eksendeki maks. moment My | 1.1 Nm |
| Tüm eksendeki maks. moment Mz | 1.1 Nm |
| 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) | 5 Nm |
| 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) | 4 Nm |
| 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) | 4 Nm |
| Maks. besleme kuvveti Fx | 40 N |
| Taşıma kapasitesi kılavuz değer, yatay | 2 kg |
| Faydalı yük kılavuz değer, dikey | 2 kg |
| Torsiyon atalet momenti It | 1700 mm⁴ |
| Besleme sabiti | 8 mm/dev |
| Referans hizmet ömrü | 5000 km |
| Bakım aralığı | Ömür boyu yağlama |
| Hareketli kütle | 83.4 g |
| Ürün ağırlığı | 1249 g |
| Dinamik sarkma (yük hareketli) | Eksen uzunluğunun %0,05'i, maksimum 0,5 mm |
| Statik sarkma (duruşta yük) | Eksen uzunluğunun %0,1'i |
| Dijital mantık çıkış sayısı 24 V DC | 2 |
| Dijital mantık giriş sayısı | 2 |
| Mantık girişi spesifikasyonu | IEC 61131-2, tip 1'e göre |
| Mantıksal giriş çalışma aralığı | 24 V |
| IO-Link, SIO modu desteği | Evet |
| Mantık girişi özellikleri | yapılandırılabilir
galvanik olarak ayrılmamış |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, bağlantı noktası sayısı | 1 |
| IO-Link, işlem verileri genişliği çıkış | 2 bayt |
| IO-Link, proses verileri içeriği OUT | Hareket girişi 1 bit
Hareket çıkışı 1 bit
Onay hatası 1 bit
Ara hareket 1 bit |
| IO-Link, işlem verileri genişliği IN | 2 bayt |
| IO-Link, proses verileri içeriği IN | Durum cihazı 1 bit
Durum girişi 1 bit
Ara durum 1 bit
Hareket durumu 1 bit
Durumu çıkışı 1 bit |
| IO-Link, servis verileri içeriği giriş | 32 bitlik kuvvet
32 bitlik pozisyon
32 bit hız |
| IO-Link, minimum çevrim süresi | 1 ms |
| IO-Link, veri belleği gerekli | 500 Bayt |
| Maks. kablo uzunluğu | 15 m çıkışlar
15 m girişler
IO-Link işletiminde 20 m |
| Anahtarlama mantığı çıkışlar | PNP (pozitif anahtarlama) |
| Anahtarlamalı mantığı girişler | PNP (pozitif anahtarlama) |
| IO-Link, bağlantı teknolojisi | Soket |
| Mantık arayüzü, bağlantı türü | Soket |
| Mantık arayüzü, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Mantık arayüzü, kutup/damar sayısı | 8 |
| Mantık arayüzü, bağlantı şeması | 00992264 |
| Montaj türü | dişi diş ile
merkezleme manşonu ve pimi ile
aksesuarlarla |
| Kapak malzemesi | Alüminyum döküm, boyalı |
| Profil malzemesi | Dövme alüminyum alaşım, anodize |
| Malzeme hakkında not | RoHS uyumlu |
| Kapama bandı malzemesi | yüksek alaşımlı paslanmaz çelik |
| Tahrik kapağı malzemesi | Alüminyum döküm, boyalı |
| Kızak kılavuzu malzemesi | Çelik |
| Kılavuz rayı malzemesi | Çelik |
| Kızak malzemesi | Alüminyum pres döküm |
| Mil somunu malzemesi | Çelik |
| Mil malzemesi | Çelik |
