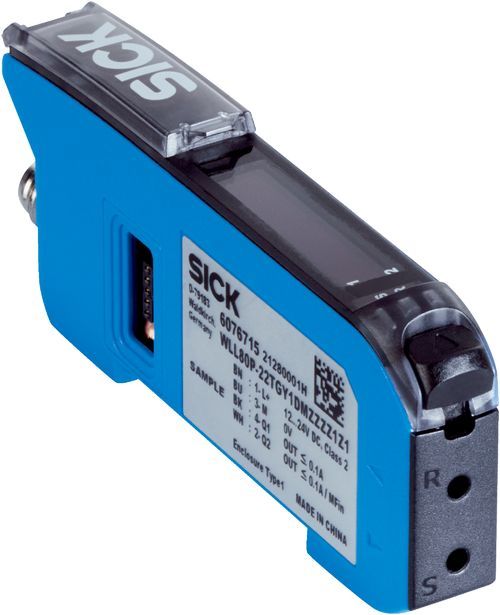

| Cihaz tipi | Fiber optik kablo güçlendiricisi |
| Cihaz tipi ayrıntısı | Genişleme ünitesi |
| Çalışma prensibi ayrıntısı | Kullanılan fiber optik kabloya bağlıdır |
| Maksimum algılama mesafesi | Kullanılan fiber optik kabloya bağlıdır |
| Verici ışını | |
| Işık kaynağı | LED |
| Işık türü | Kızılötesi ışık |
| LED karakteristik verileri | |
| Normatif referans | EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş |
| LED risk grubu işareti | Serbest grup |
| Dalga uzunluğu | 880 nm |
| Ortalama kullanım süresi | TU = +25 °C’de 100.000 saat |
| Ayarlama | |
| Kablo/pin | Vericinin devre dışı bırakılması ve test mantığının uygulanması için / algılama mesafesinin ayarlanması için / sayacın resetlenmesi için |
| Ekran + kumanda tuşları | Sensör parametrelerini ayarlamak için |
| Gösterge | |
| Yeşil LED | Durum göstergesi
Kalıcı açık: Power on |
| Sarı LED 1 | Anahtarlama çıkışı 1'in durumu
Statik açık: Anahtarlama çıkışı 1 aktif
Statik kapalı: Anahtarlama çıkışı 1 aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli |
| Sarı LED 2 | Anahtarlama çıkışı 2'nin durumu
Statik açık: Anahtarlama çıkışı 2 aktif
Statik kapalı: Anahtarlama çıkışı 2 aktif değil
Yanıp sönen: Öğretme/Öğretme hatası modeli |
| Ekran | Sensör fonksiyonlarını görüntüleme |
| OLED ekran |
| Teslimat Kapsamı | BEF-WLL180 montaj braketi |
| MTTFD | 304,4 yıl |
| DCavg | %0 |
| TM (kullanım ömrü) | 20 yıl |
| Seri | ✔ |
| Gerilim kaynağı UB | 12 V DC ... 24 V DC 1) |
| Sinyal taşıma | ± 10 % |
| Akım tüketimi | ≤ 50 mA |
| Koruma sınıfı | III |
| Dijital çıkış | |
| Adet | 2 (birbirinden ayrı ayarlanabilir) |
| Tür | İtme-çekme: PNP/NPN, PNP, NPN: open collector 2) |
| Sinyal gerilimi PNP HIGH/LOW | Yaklaşık UB-2,5 V / 0 V |
| Sinyal gerilimi NPN HIGH/LOW | Yaklaşık UB / < 2,5 V |
| Çıkış akımı Imax. | ≤ 100 mA |
| Koruma devreleri Çıkışlar | Ters kutup korumalı |
| Aşırı akıma dayanıklı |
| Kısa devre korumalı |
| Tepki süresi | ≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 500 µs, ≤ 1.000 µs, ≤ 2.000 µs, ≤ 8.000 µs 3) |
| Anahtarlama frekansı | 31,2 kHz, 7,1 kHz, 2 kHz, 1 kHz, 500 Hz, 250 Hz, 62,5 Hz 4) |
| Zaman fonksiyonu | Açılma gecikmesi, Kapanma gecikmesi, Açılma ve kapanma gecikmesi, Pals (One Shot), Açılma gecikmesi ve pals, devre dışı bırakılmış |
| Gecikme süresi | Kumanda tuşları üzerinden / Gateway üzerinden ayarlama, 0 ms ... 30.000 ms |
| Pin/damar düzeni | |
| Fonksiyon Pin 4 / siyah (BK) | Anahtarlama çıkışı, nesne mevcut --> Q1 YÜKSEK çıkışı |
| Fonksiyon Pin 2 / beyaz (WH) | Anahtarlama çıkışı, nesne mevcut --> QL2 YÜKSEK çıkışı |
| Fonksiyon Pin 2 / beyaz (WH) - Ayrıntı | Sensörün Pin 2 fonksiyonu yapılandırılabilir |
| Gövde yapısı | Dört köşeli form |
| Boyutlar ( G x Y x D) | 10,5 mm x 33,2 mm x 79,9 mm |
| Bağlantı | 4 pinli M8 erkek konnektör |
| Malzeme | |
| Gövde | Plastik, PC |
| Ağırlık | Yakl. 25 g |
| Koruma sınıfı | IP54 (EN 60529) |
| Çalışma ortamı sıcaklığı | –25 °C ... +55 °C 1) |
| Depo ortam sıcaklığı | –40 °C ... +70 °C |
| Tip. Ortam ışığına dayanıklılık | Yapay ışık: ≤ 3.000 lx Güneş ışığı: ≤ 10.000 lx |
| Darbe dayanımı | 50 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27)) |
| Titreşime karşı dayanıklılık | 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) |
| Nem | 35 % ... 85 %, bağıl nem (yoğuşma oluşmaz) |
| Elektromanyetik uyumluluk (EMV) | EN 60947-5-2 |
| Zamanlayıcı fonksiyonu | Devre dışı bırakılmış Açılma gecikmesi Kapanma gecikmesi Açılma ve kapanma gecikmesi Pals (One Shot) Açılma gecikmesi ve pals |
| İnverter | Evet |
| Çalışma kalitesi | Evet |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| cULus sertifikası | ✔ |
| IO-Link | ✔ |
| Fotobiyolojik güvenlik (DIN EN 62471) sertifikası | ✔ |
| ECLASS 5.0 | 27270905 |
| ECLASS 5.1.4 | 27270905 |
| ECLASS 6.0 | 27270905 |
| ECLASS 6.2 | 27270905 |
| ECLASS 7.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 8.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 10.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ETIM 5.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| UNSPSC 16.0901 | 39121528 |
