ANALOG ÇIKIŞ MODÜLÜ XI422204

Bosch Rexroth

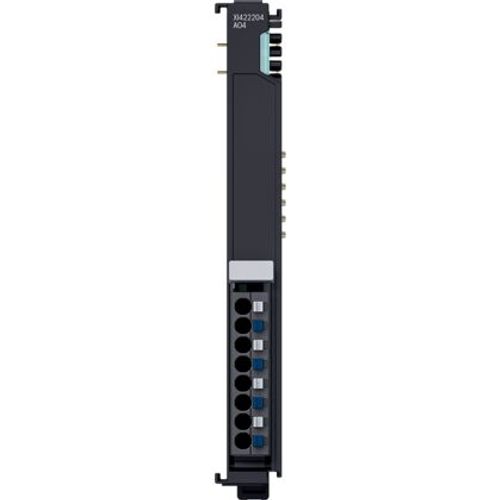

ANALOG ÇIKIŞ MODÜLÜ XI422204

XI4 Analog Çıkışlar

ctrlX I/O 4 kanallı analog çıkış klemensi (-10 V ile +10 V aralığında, 16 bit) XI422204 analog çıkış klemensi, bir ctrlX I/O istasyonunda -10 ila +10 V aralığında çıkış sinyalleri üretir. Çıkış sinyali galvanik izolasyon ile sistem seviyesinden 16 bit çözünürlükte gönderilir. 4 çıkış kanalı ortak bir topraklama potansiyeline sahiptir. Çıkış kademeleri, UP'den gelen 24 V gerilim ile beslenir.

EtherCAT tabanlı modül iletişiminin yanı sıra mantıksal ve çevresel gerilim beslemesi, modül üzerinden iletilir.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Bağlantı türü	Push-in
Bağlantı teknolojisi	2 iletken teknolojisi, iki kutuplu, ekranlanmış, çift olarak bükümlü
Kanal sayısı	4
Kanal başına azami çıkış akımı [A]	0.002
Gerilim beslemesi	Manevra kontakları üzerinde UP
Genişlik [mm]	12
Yükseklik [mm]	105
Derinlik [mm]	99
Uluslararası koruma kodu	IP20
Koruma sınıfı	III
W/O NAME	Standard-EtherCAT über LVDS
Proses verilerinin güncellenmesi [µs]	250
EMU mukavemeti	EN 61000-6-2 ve EN 61000-6-4Sınıf A - Endüstriyel alan
Hassasiyet	Ölçüm aralığı değerinden (MBE) tipik olarak %±0,1Ölçüm aralığı değerinden azami %±0,25 (yüke, eskimeye ve sıcaklık sapmasına bağlı olarak)
Proses veri görüntüsündeki çıkış verilerinin bit genişliği	8 bayt(kanal parçalı olarak ayarlanabilir)
Proses veri görüntüsündeki giriş verilerinin bit genişliği (dolgu bitleri dahil)	Standart görüntülemede 10 bayt"compact" görüntülemede 2 bayt(kanal parçalı olarak ayarlanabilir)
A/D dönüştürme süresi	290 µs
Maximum power dissipation in the module [W]	2.45
Kurulum konumu	Dikey olarak, yatay bir taşıyıcı rayın üzerinde
UL akım tüketimi	azami 40 mA
Up akım tüketimi	azami 55 mA
Modül çıkışlarındaki toplam akım [A]	0.008
Nominal gerilim (UL/UP)	DC 24 V (19,2 V ile 30 V aralığında, tolerans ve artık dalgalanma dahil) PELV/SELV (alçak emniyet gerilimi)
Aşırı gerilim kategorisi	2
Çıkış sinyali	-10-10 V
Çıkış yükü gerilimi [kΩ]	≥5
İletken kesiti	bükülmez: 0,2-1,5 mm²,bükülür: 0,2-1,5 mm²,AWG: 24 ... 16
Aşırı yük koruması	Evet
İzin verilen nem (depolamada) [%]	10-95
İzin verilen nem (taşımada) [%]	10-95
Ortam sıcaklığı (depolamada ve taşımada) [°C]	-40-70
Azami kullanım yüksekliği [m]	3000
Kirlilik derecesi	2, yoğuşmasız
Ağırlık [kg]	0.12

İndirmeler

cdp-metadata.boschrexroth.de~iiDC~Product-ctrlX-XI4-Analog-outputs

Veri kağıdı

2e095318-4c9d-4b14-8240-01df03697def

İşletim kılavuzu

CAD Dosyaları

2D CAD

ctrlx-configurator/

Mart 12, 2025

2D CAD

3D CAD

ctrlx-configurator/

Mart 12, 2025

3D CAD
