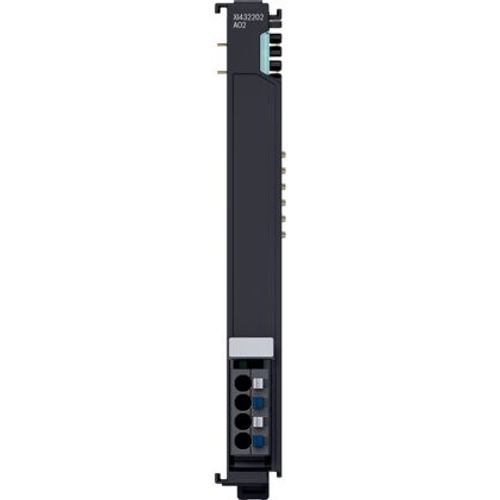

ANALOG ÇIKIŞ MODÜLÜ XI432202

Bosch Rexroth

ANALOG ÇIKIŞ MODÜLÜ XI432202

XI4 Analog Çıkışlar

ctrlX I/O 2 kanallı analog çıkış klemensi (0 mA ile 20 mA aralığında, 16 bit) XI432202 analog çıkış klemensi, bir ctrlX I/O istasyonunda 0 ila 20 mA aralığında çıkış sinyalleri üretir. Çıkış sinyali galvanik izolasyon ile sistem seviyesinden 16 bit çözünürlükte gönderilir. 2 çıkış kanalı ortak bir topraklama potansiyeline sahiptir. Çıkış kademeleri, UP'den gelen 24 V gerilim ile beslenir.

EtherCAT tabanlı modül iletişiminin yanı sıra mantıksal ve çevresel gerilim beslemesi, modül üzerinden iletilir.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Bağlantı türü	Push-in
Bağlantı teknolojisi	2 iletken teknolojisi, iki kutuplu, ekranlanmış, çift olarak bükümlü
Kanal sayısı	2
Kanal başına azami çıkış akımı [A]	0.02
Gerilim beslemesi	Manevra kontakları üzerinde UP
Genişlik [mm]	12
Yükseklik [mm]	105
Derinlik [mm]	99
Uluslararası koruma kodu	IP20
Koruma sınıfı	III
W/O NAME	Standard-EtherCAT über LVDS
Proses verilerinin güncellenmesi [µs]	250
EMU mukavemeti	EN 61000-6-2 ve EN 61000-6-4Sınıf A - Endüstriyel alan
Hassasiyet	Ölçüm aralığı değerinden (MBE) tipik olarak %±0,1Ölçüm aralığı değerinden azami %±0,25 (yüke, eskimeye ve sıcaklık sapmasına bağlı olarak)
Proses veri görüntüsündeki çıkış verilerinin bit genişliği	4 bayt(kanal parçalı olarak ayarlanabilir)
Proses veri görüntüsündeki giriş verilerinin bit genişliği (dolgu bitleri dahil)	Standart görüntülemede 6 bayt"compact" görüntülemede 2 bayt(kanal parçalı olarak ayarlanabilir)
A/D dönüştürme süresi	290 µs
Maximum power dissipation in the module [W]	1.95
Kurulum konumu	Dikey olarak, yatay bir taşıyıcı rayın üzerinde
UL akım tüketimi	azami 40 mA
Up akım tüketimi	azami 55 mA
Modül çıkışlarındaki toplam akım [A]	0.04
Çıkış yükü akımı [kΩ]	≤0.5
Nominal gerilim (UL/UP)	DC 24 V (19,2 V ile 30 V aralığında, tolerans ve artık dalgalanma dahil) PELV/SELV (alçak emniyet gerilimi)
Aşırı gerilim kategorisi	2
Çıkış sinyali	0-20 mA
İletken kesiti	bükülmez: 0,2-1,5 mm²,bükülür: 0,2-1,5 mm²,AWG: 24 ... 16
Aşırı yük koruması	Evet
İzin verilen nem (depolamada) [%]	10-95
İzin verilen nem (taşımada) [%]	10-95
Ortam sıcaklığı (depolamada ve taşımada) [°C]	-40-70
Azami kullanım yüksekliği [m]	3000
Kirlilik derecesi	2, yoğuşmasız
Ağırlık [kg]	0.11
