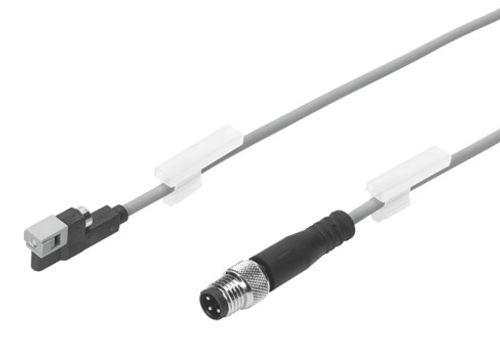

| Tasarım | T oluğu için |
| Standarda dayalı | EN 60947-5-2 |
| Sembol | 00991150 |
| Ruhsat | RCM işareti
c UL us - Listelenmiş (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | UL E232949 |
| Malzeme hakkında not | RoHS uyumlu |
| Uygulama notu | https://www.festo.com/Drive-Sensor-Overview |
| Ölçme büyüklüğü | Pozisyon |
| Ölçüm prensibi | manyeto dirençli |
| Ortam sıcaklığı | -20 °C ... 70 °C |
| Tekrarlama hassasiyeti | 0.2 mm |
| Anahtarlama çıkışı | NPN |
| Anahtarlama elemanı işlevi | Normalde açık kontak |
| Açma süresi | ≤1 ms |
| Kapanma zamanı | ≤1 ms |
| Maks. anahtarlama frekansı | 150 Hz |
| Maks. çıkış akımı | 100 mA |
| Maks. anahtarlama kapasitesi DC | 2.8 W |
| Gerilim düşüşü | ≤2 V |
| Endüktif koruyucu devre | MZ, MY, ME bobinlerine uyarlanmıştır |
| Artık akım | ≤0.15 mA |
| Kısa devre dayanımı | evet |
| Aşırı yük dayanımı | mevcut |
| Nominal çalışma gerilimi DC | 24 V |
| Çalışma gerilimi aralığı DC | 10 V ... 30 V |
| Artakalan dalgalanma | % 10 |
| Ters polarite koruması | tüm elektrik bağlantıları için |
| Elektrik bağlantısı 1, bağlantı türü | Soketli kablo |
| Elektrik bağlantısı 1, bağlantı teknolojisi | M8x1, EN 61076-2-104'e göre A kodlu |
| Elektrik bağlantısı 1, kutup/damar sayısı | 3 |
| Elektrik bağlantısı 1, montaj türü | Altıgen SW9 ve uzunlamasına tırtıklı vida kilidi
dönebilen |
| Elektrik bağlantısı 1, uyumlu montaj tipi | Dönen/dönmeyen vida kilidiyle uyumlu |
| Elektrik bağlantısı 1, bağlantı şeması | 00991155 |
| Çıkış yönü bağlantı | çapraz |
| Fiş kontakları malzemesi | Pirinç, altın kaplı |
| Soket gövdesi malzemesi | TPE-U(PU) |
| Vidalı kilitleme malzemesi | Pirinç, nikel kaplı |
| Test koşulları hat | Eğilme yorulma mukavemeti: Festo standardına göre
Talep üzerine test koşulları
Burulma mukavemeti:> 300.000 döngü, ±270°/0,1 m
Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm |
| Kablo uzunluğu | 0.3 m |
| Kablo özelliği | Enerji zincirleri için uygun/robotlar için uygun |
| Kablo kılıfının rengi | gri |
| Kablo kılıfı malzemesi | TPE-U(PU) |
| Montaj türü | T oluğuna sıkıştırılmış
oluğa uzunlamasına yerleştirilebilir |
| Maks. sıkma torku | 0.8 Nm |
| Montaj konumu | herhangi bir |
| Ürün ağırlığı | 10 g |
| Gövde rengi | siyah |
| Gövde malzemesi | Alüminyum
PA takviyeli
yüksek alaşımlı paslanmaz çelik |
| Somun malzemesi | Nikel kaplı pirinç |
| Anahtarlama durumu göstergesi | Sarı LED |
| Esnek kablo döşemede ortam sıcaklığı | -5 °C ... 70 °C |
| Koruma türü | IP65
IP68 |
| LABS uygunluğu | VDMA24364-B2-L |
| Lityum-iyon bataryaların üretimi için uygunluk | Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir. |
| Temiz oda sınıfı | ISO 14644-1 uyarınca Sınıf 4 |
