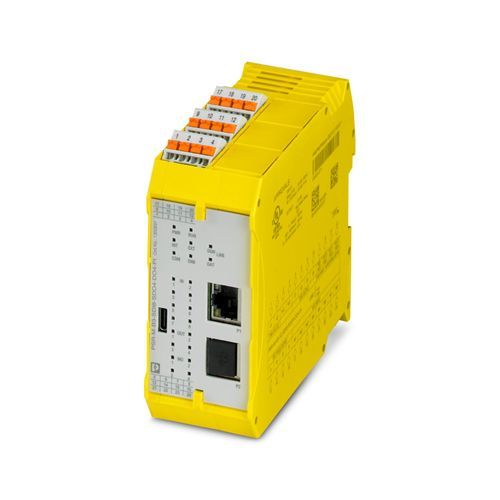

| Ürün tipi | Güvenlik cihazı |
| Uygulama | Acil durdurma Işık bariyeri Güvenlik kapısı Güvenli kapatma |
| Kontrol | 1 ve 2 kanal |
| Koruma sınıfı | III |
| Yanıt süresi | kullanıcı kılavuzuna bakın |
| Tekrar başlatma zamanı | min. 5 s (Boot zamanı) maks. 10 s (Boot zamanı) |
| Nominal durum için maksimum güç kaybı | 9,85 W (izin verilen maks. yük ile) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Arayüzler | Master modüle bağlantı için DIN rayı TBUS, standart kapsamında tedarik edilmez |
| Nominal darbe gerilimi / izolasyon | "İzolasyon koordinasyonu" bölümüne bakın |
| Tanım | A1/A2 |
| Kontrol devresi nominal besleme gerilimi US | 19,2 V DC ... 28,8 V DC 24 V DC -20 % / +20 % (harici sigorta, tipik olarak 4 A) |
| Nominal kontrol besleme akımı IS | 120 mA (Tüm çıkışlar için RMS tipi devre dışı) 100 mA (ağ üzerinden haberleşme olmadan) 185 mA (Ağ haberleşmesi ile akım her 1,55 saniyede bir zirve yapar) |
| US'deki güç tüketimi | tip. 2,88 W (Çıkışlar aktif değil) |
| Kapama akımı | maks. 14 A (Δt = 0,5 ms, Us değerinde) |
| Filtre süresi | tip. 3 ms (A1'de gerilim çökmesi durumunda Us'de) |
| Koruma devresi | Ters polariteye karşı seri koruma Aşırı gerilim algılama; evet, 33 V DC'de |
| Giriş tanımlaması | Emniyetle ilgili dijital girişler NPN, IEC 61131-2, tip 3 |
| Giriş sayısı | 8 (4 x 2-channel, 8 x 1-channel) |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (güvenli kapama için) |
| Giriş gerilim aralığı "1" sinyali | 11 V DC ... 28,8 V DC |
| Giriş akım aralığı "0" sinyali | < 0,5 mA |
| Kapama akımı | maks. 110 mA (Δt = 6 µs) |
| Filtre süresi | min. 3 ms ±2 ms (ayarlanabilir) maks. 250 ms ±2 ms (ayarlanabilir) Test darbe hızı ≥ 2x ayarlanmış filtre süresi, min. Test darbe hızı = 10 ms. |
| Kablo uzunluğu | maks. 100 m (giriş başına) |
| Maks. iletken direnci | maks. 1 kΩ (US'de giriş ve reset devresi) |
| Akım tüketimi | tip. 6 mA (tipik olarak US) maks. 6 mA (28,8 V DC kontrol geriliminde) |
| Giriş tanımlaması | konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak) NPN IEC 61131-2 tip 2 |
| Giriş sayısı | 4 (Güvenli olmayan girişler) |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (güvenli kapama için) |
| Giriş gerilim aralığı "1" sinyali | 11 V DC ... 28,8 V DC |
| Giriş akım aralığı "0" sinyali | < 2 mA |
| Kapama akımı | maks. 600 mA (Δt = 10 μs) |
| Filtre süresi | 250 ms (Test darbe hızı > 1 s) |
| Kablo uzunluğu | maks. 100 m |
| Maks. iletken direnci | 1 kΩ (US'de giriş ve reset devresi) |
| Akım tüketimi | tip. 12 mA (tipik olarak US) maks. 12 mA (28,8 V DC kontrol geriliminde) |
| Çıkış tanımı | Emniyetle ilgili dijital çıkışlar PNP, OSSD IEC 61131-2 tip 0,25 (sürekli sınır akımına uyun) |
| Çıkış sayısı | 4 (2 x 2-channel, 4 x 1-channel) |
| Çıkış gerilimi | maks. 0,3 V (Düşük durumda) |
| Kaçak akımı | < 500 µA (Düşük durumda) |
| Kablo uzunluğu | maks. 100 m (çıkış başına) |
| Maks. kapasitif yük | maks. 820 nF |
| Maks. endüktif yük | Bkz. "Koruma devresi" |
| Sürekli sınır akımı | 400 mA (Kanal başına, bkz. Zayıflama) 1,6 A (Tüm güvenli dijital çıkışların toplam akımı) |
| Kapama akımı | maks. 600 mA (Δt < 25 ms) |
| Nominal çıkış gerilimi | 24 V DC (A1 üzerinden besleme) |
| Nominal çıkış gerilim aralığı | 18,6 V DC ... 28,2 V DC (tüm toleranslar ve residüel dalgalanma dahil US - 0,7 V) |
| Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
| kapandığında çıkış gerilimi | < 0,3 V |
| Test darbeleri | < 235 µs (Düşük test darbelerinin test darbe genişliği) ≥ 650 ms (Düşük test darbesi için test darbe hızı) < 150 µs (Test darbe genişliği, yüksek test darbesi) ≥ 1,5 s (Test darbe hızı, yüksek test darbesi) |
| Deşarj devresi | Evet, dahili |
| Çıkış tanımı | emniyetle ilgili değil, konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak) |
| Çıkış sayısı | 4 (dijital, PNP) |
| kapandığında çıkış gerilimi | maks. 0,1 V |
| Gerilim | 24 V DC (A1 üzerinden) |
| Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
| Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm dijital sinyal çıkışlarının toplam akımı) |
| Kaçak akımı | maks. 4,5 mA (Düşük durumda) |
| Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
| Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
| Kablo uzunluğu | maks. 100 m |
| Çıkış sayısı | 4 (dijital, PNP) |
| Gerilim | 24 V DC (A1 üzerinden) |
| Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
| Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm çıkışların toplam akımı) |
| Test darbeleri | ≤ 1 ms (Test pals süresi) Test darbe hızı = 8 x tDöngü [ms.] Parlaklık yok test darbelerine / yüksek test darbelerine izin verilir. |
| Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
| Kablo uzunluğu | maks. 100 m |
| Maks. kapasitif yük | maks. 470 nF |
| Maks. endüktif yük | maks. 2,4 mH |
| Deşarj devresi | Evet, dahili |
| geçmeli | evet |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 16 |
| Kablo soyma uzunluğu | 10 mm |
| İletişim protokolü | PROFINET EtherCAT® EtherNet/IP™ |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Bağlantı sayısı | 2 |
| İletim hızı | 100 Mbps (Tam çift yönlü) |
| Bağlantı yöntemi | USB 2.0 tip C |
| Bağlantı sayısı | 1 |
| Durum göstergesi | 1 x LED (yeşil), 1 x LED (turuncu), 1 x LED (mavi) 4 x LED (yeşil, sarı, kırmızı) 12 x LED (sarı) 2 x LED (yeşil, kırmızı) |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Hata gösterimi | 2 x LED (kırmızı) |
| Genişlik | 45,2 mm |
| Yükseklik | 112,58 mm |
| Derinlik | 113,6 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | Takviyesiz Poliamid PA |
| Performans seviyesi (PL) | e (2-kanal kablaj) d (1-kanal kablaj) |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 2 3 (2-kanal kablaj) 2 (1-kanal kablaj) |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -30 °C ... 85 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 95 % (yoğunlaşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 95 % (yoğunlaşma yok) |
| Şok | Δt = 16 ms için 10g, (sürekli darbe, her yönde 1000 darbe) |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, genlik 0,15 mm, 2g |
| Tanımlama | CE-uyumlu |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Zayıflamayı dikkate alın |
| Montaj pozisyonu | yatay veya dikey |
