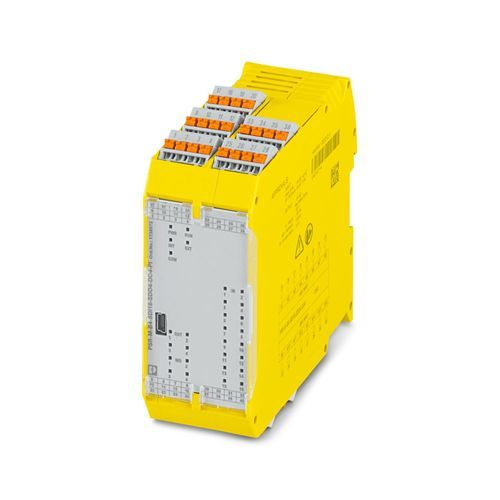

| Ürün tipi | Güvenlik cihazı |
| Koruma sınıfı | III |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Yanıt süresi | Max. 22 ms ... 24 ms |
| Tekrar başlatma zamanı | min. 5 s (Boot zamanı) maks. 10 s (Boot zamanı) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Nominal darbe gerilimi / izolasyon | "İzolasyon koordinasyonu" bölümüne bakın |
| Tanım | A1/A2 |
| Kontrol devresi nominal besleme gerilimi US | 19,2 V DC ... 28,8 V DC 24 V DC -20 % / +20 % (harici sigorta, tipik olarak 4 A) |
| Filtre süresi | tip. 5 ms (A1'de gerilim çökmesi durumunda Us'de) |
| Koruma devresi | Ters polariteye karşı ters paralel koruma |
| Giriş tanımlaması | Emniyetle ilgili dijital girişler EN 61131-2 tip 1 |
| Giriş sayısı | 16 |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (güvenli kapama için) |
| Giriş gerilim aralığı "1" sinyali | 15 V DC ... 28,8 V DC |
| Giriş akım aralığı "0" sinyali | < 1 mA |
| Filtre süresi | min. 3 ms ±2 ms (ayarlanabilir) maks. 250 ms ±2 ms (ayarlanabilir) Test darbe hızı ≥ 2x ayarlanmış filtre süresi, min. Test darbe hızı = 10 ms. |
| Kablo uzunluğu | maks. 100 m (giriş başına) |
| Maks. iletken direnci | maks. 1,2 kΩ (US'de giriş ve reset devresi) |
| Akım tüketimi | tip. 8 mA (tipik olarak US) maks. 10 mA (28,8 V DC kontrol geriliminde) |
| Giriş tanımlaması | IEC 61131-2 tip 3 emniyetle ilgili değil (yapılandırılabilir) |
| Giriş sayısı | 4 |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC |
| Giriş gerilim aralığı "1" sinyali | 11 V DC ... 28,8 V DC |
| Giriş akım aralığı "0" sinyali | < 1 mA |
| Filtre süresi | 250 ms ±2 ms (Test darbe hızı > 500 ms.) |
| Kablo uzunluğu | maks. 100 m (giriş başına) |
| Maks. iletken direnci | 1,2 kΩ (US'de giriş ve reset devresi) |
| Koruma devresi | Bastırıcı diyot |
| Akım tüketimi | tip. 10 mA (tipik olarak US) maks. 13 mA (28,8 V DC kontrol geriliminde) |
| Çıkış tanımı | Emniyetle ilgili dijital çıkışlar PNP, OSSD IEC 61131-2 tip 0.5 (sınırlı sürekli akımı izleyin) |
| Çıkış sayısı | 8 (4 iki kanallı çıkış olarak kullanılabilir) |
| Koruma devresi | Varistör |
| Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
| Kaçak akımı | maks. 500 µA |
| Kablo uzunluğu | maks. 100 m (çıkış başına) |
| Ohmik yük | min. 50 Ω (Sürekli sınır akımını izleyin) |
| Maks. kapasitif yük | maks. 680 nF |
| Maks. endüktif yük | maks. 1,4 mH |
| Sürekli sınır akımı | 400 mA (kanal başına) 3,2 A (Tüm güvenli dijital çıkışların toplam akımı) |
| Kapama akımı | maks. 750 mA (Δt 1 s) |
| Nominal çıkış gerilimi | 24 V DC (A1 üzerinden besleme) |
| Nominal çıkış gerilim aralığı | 18 V DC ... 27,6 V DC (US - 1,2 V) |
| Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
| kapandığında çıkış gerilimi | < 1,5 V |
| Test darbeleri | < 80 µs (Düşük test darbelerinin test darbe genişliği) Düşük test palsları için test pals hızı > 2 x TÇevrim < 20 µs (Test darbe genişliği, yüksek test darbesi) ≥ 1,5 s (Test darbe hızı, yüksek test darbesi) |
| Deşarj devresi | Evet, dahili |
| Çıkış tanımı | PNP, IEC 61131-2 Typ 0,1 güvenlikle ilgili değil |
| Çıkış sayısı | 4 |
| kapandığında çıkış gerilimi | maks. 0,1 V |
| Gerilim | 24 V DC (A1 üzerinden) |
| Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
| Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm dijital sinyal çıkışlarının toplam akımı) |
| Kaçak akımı | maks. 100 µA |
| Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
| Koruma devresi | Bastırıcı diyot |
| Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
| Kablo uzunluğu | maks. 100 m (çıkış başına) |
| Çıkış tanımı | PNP, IEC 61131-2 tip 0.5 |
| Çıkış sayısı | 4 |
| Gerilim | 24 V DC (A1 üzerinden) |
| kapandığında çıkış gerilimi | maks. 0,1 V |
| Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
| Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm çıkışların toplam akımı) |
| Kaçak akımı | maks. 100 µA |
| Test darbeleri | ≤ 220 µs (Test pals süresi) Test darbe hızı = 8 x tDöngü [ms.] |
| Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
| Kablo uzunluğu | maks. 100 m (çıkış başına) |
| Maks. kapasitif yük | maks. 470 nF |
| Maks. endüktif yük | maks. 2,4 mH |
| Deşarj devresi | Evet, dahili |
| geçmeli | evet |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 14 |
| Kablo soyma uzunluğu | 10 mm |
| Durum göstergesi | 1 x LED (yeşil), 1 x LED (turuncu) 4 x LED (yeşil, kırmızı) 20 x LED (sarı) |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Hata gösterimi | 2 x LED (kırmızı) |
| Genişlik | 45,2 mm |
| Yükseklik | 107,74 mm |
| Derinlik | 113,6 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | Takviyesiz Poliamid PA |
| Duruş kategorisi | 0 |
| Performans seviyesi (PL) | e (2-kanal kablaj) d (1-kanal kablaj) |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 2 3 (2-kanal kablaj) 2 (1-kanal kablaj) |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 95 % (yoğunlaşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 95 % (yoğunlaşma yok) |
| Şok | Δt = 16 ms için 10g, (sürekli darbe, her yönde 1000 darbe) |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
| Tanımlama | CE-uyumlu |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Zayıflamayı dikkate alın |
| Montaj pozisyonu | yatay veya dikey |
