Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

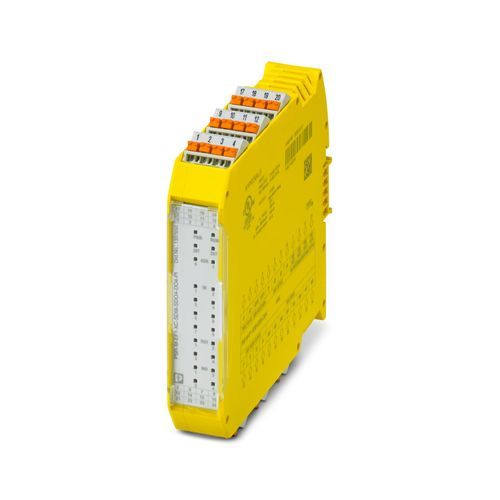

Ürün tipi | Güvenlik cihazı |
Uygulama | Acil durdurma Işık bariyeri Güvenlik kapısı Güvenli kapatma |
Kontrol | 1 ve 2 kanal |
Koruma sınıfı | III |
Yanıt süresi | kullanıcı kılavuzuna bakın |
Tekrar başlatma zamanı | min. 5 s (Boot zamanı) maks. 10 s (Boot zamanı) |
Nominal durum için maksimum güç kaybı | 7,48 W (izin verilen maks. yük ile) |
Nominal çalışma modu | 100 % çalışma faktörü |
Arayüzler | Master modüle bağlantı için DIN rayı TBUS konnektörü, standart olarak verilir |
Nominal darbe gerilimi / izolasyon | 24 V güç kaynağı ve I/O'lar ile muhafaza arasında 4 kV temel izolasyon |
Tanım | A1/A2 |
Kontrol devresi nominal besleme gerilimi US | 19,2 V DC ... 28,8 V DC 24 V DC -20 % / +20 % (harici sigorta, tipik olarak 4 A) |
Nominal kontrol besleme akımı IS | tip. 50 mA (Çıkışlar aktif değil) |
US'deki güç tüketimi | tip. 1,2 W (Çıkışlar aktif değil) |
Kapama akımı | 7,5 A (Δt = 0,4 ms, Us değerinde) |
Filtre süresi | tip. 5 ms (Us değerinde gerilim çökmesi durumunda) |
Koruma devresi | Ters polariteye karşı seri koruma |
Giriş tanımlaması | Emniyetle ilgili dijital girişler NPN |
Giriş sayısı | 8 |
Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (güvenli kapama için) |
Giriş gerilim aralığı "1" sinyali | 11 V DC ... 28,8 V DC |
Giriş akım aralığı "0" sinyali | < 0,2 mA |
Kapama akımı | maks. 584,93 mA (Δt = 6 µs) |
Filtre süresi | min. 3 ms (ayarlanabilir) maks. 250 ms (ayarlanabilir) min. test darbe hızı ≥ 2 x ayarlanmış filtre süresi, test darbe hızı= 10 msn |
Kablo uzunluğu | maks. 100 m (giriş başına) |
Maks. iletken direnci | maks. 1,2 kΩ (US'de giriş ve reset devresi) |
Akım tüketimi | tip. 3,7 mA (tipik olarak US) maks. 4,6 mA (28,8 V DC kontrol geriliminde) |
Giriş tanımlaması | konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak) NPN |
Giriş sayısı | 4 |
Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (güvenli kapama için) |
Giriş gerilim aralığı "1" sinyali | 11 V DC ... 28,8 V DC |
Giriş akım aralığı "0" sinyali | < 0,2 mA |
Kapama akımı | maks. 791,5 mA (Δt = 10 μs) |
Filtre süresi | 250 ms (sabit) < 250 ms (Test darbe genişliği, yüksek test darbesi) > 500 ms (Test darbe hızı, yüksek test darbesi) |
Kablo uzunluğu | maks. 100 m (giriş başına) |
Maks. iletken direnci | 1,2 kΩ (US'de giriş ve reset devresi) |
Akım tüketimi | tip. 5,7 mA (tipik olarak US) maks. 7 mA (28,8 V DC kontrol geriliminde) |
Çıkış tanımı | Emniyetle ilgili dijital çıkışlar PNP, OSSD IEC 61131-2 tip 0,25 (sürekli sınır akımına uyun) |
Çıkış sayısı | 4 |
Kaçak akımı | maks. 4,5 mA (Düşük durumda) |
Kablo uzunluğu | maks. 100 m (çıkış başına) |
Maks. kapasitif yük | maks. 820 nF |
Maks. endüktif yük | Bkz. "Koruma devresi" |
Sürekli sınır akımı | 400 mA (kanal başına) 1,6 A (Tüm güvenli dijital çıkışların toplam akımı) |
Kapama akımı | maks. 600 mA (Δt < 10 ms) |
Nominal çıkış gerilimi | 24 V DC (A1 üzerinden besleme) |
Nominal çıkış gerilim aralığı | 18,6 V DC ... 28,2 V DC (US - 0,7 V) |
Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
kapandığında çıkış gerilimi | < 0,3 V |
Test darbeleri | < 250 µs (Düşük test darbelerinin test darbe genişliği) ≥ 650 ms (Düşük test darbesi için test darbe hızı) < 150 µs (Test darbe genişliği, yüksek test darbesi) ≥ 1,5 s (Test darbe hızı, yüksek test darbesi) |
Deşarj devresi | Evet, dahili |
Çıkış tanımı | PNP, IEC 61131-2 Typ 0,1 emniyetle ilgili değil, konfigüre edilebilir (sinyal çıkışı veya reset girişi olarak) |
Çıkış sayısı | 4 |
kapandığında çıkış gerilimi | maks. 0,1 V |
Gerilim | 24 V DC (A1 üzerinden) |
Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm dijital sinyal çıkışlarının toplam akımı) |
Kaçak akımı | maks. 4,5 mA (Düşük durumda) |
Anahtarlama sıklığı | maks. 1/4 x tÇevrim [Hz] |
Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
Kablo uzunluğu | maks. 100 m (çıkış başına) |
Çıkış tanımı | PNP, IEC 61131-2 Typ 0,1 |
Çıkış sayısı | 4 |
Gerilim | 24 V DC (A1 üzerinden) |
Maksimum kalkış akımı | 1,1 A (Us'de Δt = 3 s ) |
Sürekli sınır akımı | 100 mA (kanal başına) 400 mA (Tüm çıkışların toplam akımı) |
Test darbeleri | ≤ 250 µs (Test pals süresi) Test darbe hızı = 8 x tDöngü [ms.] |
Kısa devre koruması | Evet (1.1 A kendinden sınırlamalı) |
Kablo uzunluğu | maks. 100 m (çıkış başına) |
Maks. kapasitif yük | 470 nF (Elektronik komponentler) |
Maks. endüktif yük | 2,4 mH (Bkz. "Koruma devresi") |
Deşarj devresi | Evet, dahili |
geçmeli | evet |
Bağlantı yöntemi | Push-in bağlantı |
İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
İletken kesiti AWG | 24 ... 14 |
Kablo soyma uzunluğu | 10 mm |
Durum göstergesi | 1 x LED (yeşil), 2 x LED (turuncu) 4 x LED (yeşil, sarı, kırmızı) 12 x LED (sarı) |
Çalışma gerilimi göstergesi | 1 x yeşil LED |
Hata gösterimi | 2 x LED (kırmızı) |
Genişlik | 22,61 mm |
Yükseklik | 107,74 mm |
Derinlik | 113,6 mm |
Renk (Muhafaza) | sarı (RAL 1018) |
Muhafaza malzemesi | Takviyesiz Poliamid PA |
Duruş kategorisi | 0 |
Performans seviyesi (PL) | e (2-kanal kablaj) d (1-kanal kablaj) |
Güvenlik Bütünlük Seviyesi (SIL) | 3 2 3 (2-kanal kablaj) 2 (1-kanal kablaj) |
Koruma sınıfı | IP20 |
Montaj bölgesinin min. koruma sınıfı | IP54 |
Ortam sıcaklığı (çalışma) | -10 °C ... 70 °C (Zayıflamayı dikkate alın) |
Ortam sıcaklığı (stok/nakliye) | -20 °C ... 85 °C |
Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
İzin verilen maks.nem (depolama/nakliye) | 95 % (yoğunlaşma yok) |
İzin verilen maks. bağıl nem (çalışma) | 95 % (yoğunlaşma yok) |
Şok | Δt = 16 ms için 10g, (sürekli darbe, her yönde 1000 darbe) |
Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
Tanımlama | CE-uyumlu ISA-S71.04 |
Açıklama | G3 |
Montaj tipi | DIN rayı montajı |
Montaj açıklaması | Zayıflamayı dikkate alın |
Montaj pozisyonu | yatay veya dikey |
