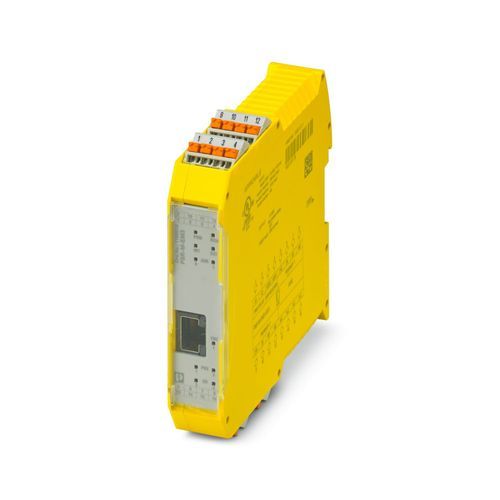

| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Ürün tipi | Güvenlik cihazı |
| Uygulama | Aşırı hız emniyet rölesi Sıfır hız emniyet rölesi Dönüş doğrultusunun izlenmesi |
| Kontrol | 1 ve 2 kanal |
| Koruma sınıfı | III |
| Yanıt süresi | kullanıcı kılavuzuna bakın |
| Tekrar başlatma zamanı | min. 5 s (Boot zamanı) maks. 10 s (Boot zamanı) |
| Nominal durum için maksimum güç kaybı | 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Arayüzler | Master modüle bağlantı için DIN rayı TBUS konnektörü, standart olarak verilir Enkoder Yaklaşım anahtarları |
| Nominal darbe gerilimi / izolasyon | 24 V güç kaynağı ve I/O'lar ile muhafaza arasında 4 kV temel izolasyon |
| Tanım | A1/A2 |
| Kontrol devresi nominal besleme gerilimi US | 19,2 V DC ... 28,8 V DC 24 V DC -20 % / +20 % (harici koruma sağlar, tipik olarak 1 A) |
| Nominal kontrol besleme akımı IS | tip. 40 mA |
| US'deki güç tüketimi | tip. 0,96 W |
| Kapama akımı | 3,5 A (Δt = 1 ms, Us'de) |
| Filtre süresi | tip. 20 ms (A1'de gerilim çökmesi durumunda Us'de) |
| Koruma devresi | Ters polariteye karşı seri koruma Bastırıcı diyot |
| Giriş ismi | Yaklaşım anahtarı girişleri IN1, IN2 |
| Giriş tanımlaması | NPN / PNP (3- veya 4-telli) |
| Giriş sayısı | 2 |
| Giriş gerilim aralığı "0" sinyali | 0 V DC ... 5 V DC (NPN) 16 V DC ... 28,8 V DC (PNP) |
| Giriş gerilim aralığı "1" sinyali | 16 V DC ... 28,8 V DC (NPN) 0 V DC ... 5 V DC (PNP) |
| Giriş akım aralığı "0" sinyali | < 2 mA (NPN) |
| Doğruluk | 5 % (parametrelendirilmiş sınır değerine referans olarak) |
| Sınır frekansı | maks. 5 kHz |
| Maks. iletken direnci | 150 Ω |
| Koruma devresi | Bastırıcı diyot |
| Akım tüketimi | tip. 13 mA (NPN, US'de) tip. -13 mA (PNP, Us'de) maks. 17 mA (NPN, 28.8 V DC'de) maks. -15 mA (PNP, 28.8 V DC'de) |
| Giriş ismi | Enkoder girişi |
| Giriş tanımlaması | HTL IEC 61131-2 tip 2 |
| Giriş sayısı | 1 |
| Doğruluk | 5 % (parametrelendirilmiş sınır değerine referans olarak) |
| Sınır frekansı | maks. 300 kHz |
| Maks. iletken direnci | 150 Ω |
| HTL Sinyal formu / sinyal seviyesi | 11 V ... 30 V (Yük faktörü iziA, B: 50% ±15%, faz kayma izi A, B: 90° ±40°) |
| Akım tüketimi | tip. 12 mA (Parça başına US için) |
| Kısa devre koruması | hayır |
| Nominal çıkış gerilim aralığı | 16,7 V DC ... 26,3 V DC (US - 2,5 V) |
| geçmeli | evet |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 14 |
| Kablo soyma uzunluğu | 10 mm |
| Durum göstergesi | 5 x LED (sarı), 1 x LED (yeşil), 2 x LED (turuncu) |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Hata gösterimi | 2 x LED (kırmızı) |
| Genişlik | 22,61 mm |
| Yükseklik | 107,74 mm |
| Derinlik | 113,6 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | Takviyesiz Poliamid PA |
| Kategori | 3 |
| Performans seviyesi (PL) | e |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 3 |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -10 °C ... 55 °C (Zayıflamayı dikkate alın) |
| Ortam sıcaklığı (stok/nakliye) | -20 °C ... 85 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 95 % (yoğunlaşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 95 % (yoğunlaşma yok) |
| Şok | Δt = 16 ms için 10g, (sürekli darbe, her yönde 1000 darbe) |
| Titreşim (çalışma) | 10 Hz ... 150 Hz, 2g |
| Tanımlama | CE-uyumlu |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Zayıflamayı dikkate alın |
| Montaj pozisyonu | yatay veya dikey |
