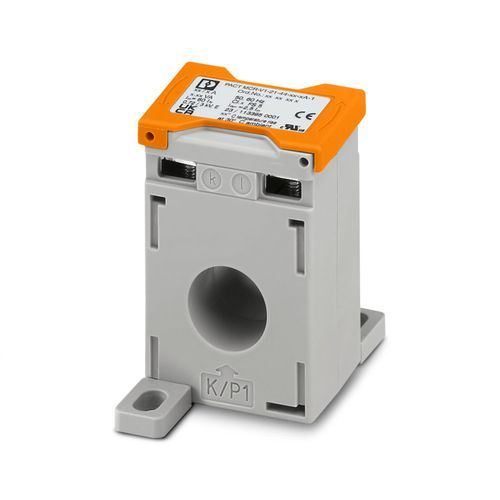

PACT MCR-V1-21-44-100-5A-1 - Akım trafosu 2277022

Ürün tipi	Current transformer
Nominal izolasyon gerilimi	1 kV (Faz/nötr iletkeni)
Kalibre edilebilir	hayır
Dönüştürücü tipi	Bara akım trafosu
Nominal güç	2,5 VA
Kısa süreli termik akım	Ith = 60 * In
Termal anma sürekli akımı	Id = 1,2 * In
Nominal darbe akımı	Idyn = 2,5 * Ith
Nominal frekans fn	50 Hz 60 Hz
Nominal primer akım Ipn	0 A AC ... 100 A AC
Kalibre edilebilir	hayır
Dönüştürücü tipi	Bara akım trafosu
Tanım	Akım çıkışı
Sekonder nominal akım Ipn	5 A AC
Darbe akımı sınırlama faktörü	FS 5
Doğruluk sınıfı	1
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	10 mm
İletken kesiti, çok damarlı	2x 10 mm² ... 10 mm² (Sekonder klemensleri)
Sıkma torku	2 Nm ... 2 Nm
Genişlik	31 mm
Yükseklik	68 mm
Derinlik	44 mm
Genişlik	44 mm
Yükseklik	68 mm
Derinlik	31 mm
Çap	20 mm 6,5 mm
Renk	gri (RAL 7042)
Muhafaza malzemesi	PA 6.6
Ortam sıcaklığı (çalışma)	-25 °C ... 40 °C
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 40 °C
Rakım	≤ 1000 m
İzin verilen nem (çalışma)	Yalnızca iç alan, yoğuşmasız
İzolasyon malzeme sınıfı	H
Sertifika	CE uyumlu UKCA-uyumlu
Tanımlama	XODW8.E323953
Standartlar/yönetmelikler	EN 61869
Montaj tipi	DIN rayı montajı Duvara montaj
